Le type armoire complète de GGJ de compensation réactive de puissance de distribution de basse tension est un nouveau type d'armoire complète de compensation de puissance réactive extérieure de distribution d'énergie conçue en conformité avec les principes de la sécurité, de l'économie, de la rationalité et de la fiabilité. Il convient au réseau urbain, à la transformation de grille rurale, aux entreprises industrielles et minières, à l'éclairage de réverbère, aux communautés résidentielles, etc. dans le système de distribution de C.A. 50Hz et à la tension évaluée de 380V, avec la distribution d'énergie, le contrôle, la protection, la compensation de puissance réactive, la mesure de puissance et d'autres multi-fonctions, La nouvelle boîte de distribution complète extérieure avec la distribution d'énergie, contrôle, protection, compensation de puissance réactive, doser de puissance et d'autres fonctions, et peut ajouter des fonctions de protection de fuite selon des besoins des utilisateurs. Le produit a les avantages de la structure nouvelle, de la structure raisonnable, du niveau élevé de protection, de l'installation et de la commission commodes, de l'entretien et de la révision. Le produit est conforme à GB7251.1-1997, GB/T15576-2008, et a passé la certification 3C, qui est un ensemble complet de basse tension idéal d'équipement dans la transformation actuelle de réseau électrique.
Modèle produit et signification
Armoire de distribution basse tension G-AC, installation fixe de composants électriques G, câblage fixe, condensateurs J-électrostatiques.
L'armoire intégrée de compensation de puissance réactive de distribution d'énergie extérieure de série de GGJ convient à la distribution d'énergie, au dosage, à la protection et à la compensation automatique de la puissance réactive au niveau de la tension 0.4kV.
2. Caractéristiques des produits

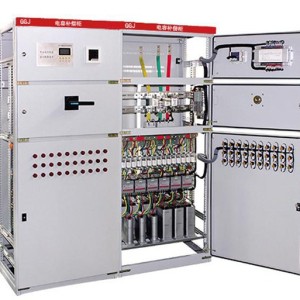

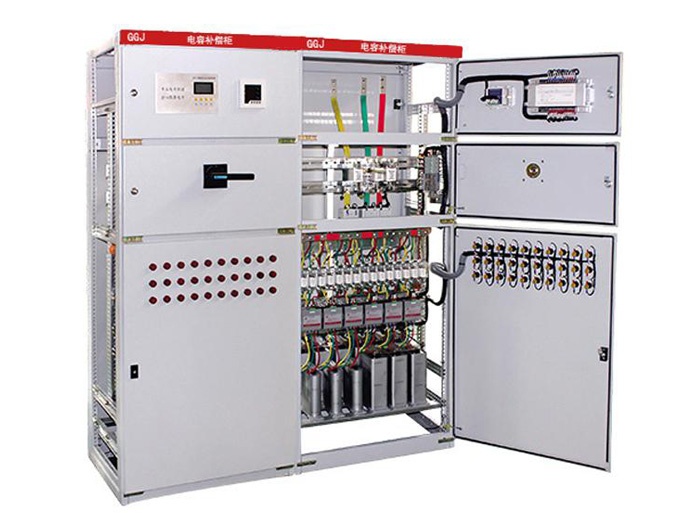

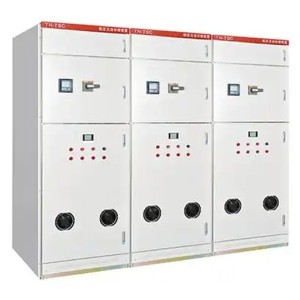

L'armoire de compensation de puissance réactive basse tension de série de GGJ se compose d'armoire, de commutateur d'isolement, de fusible, de contacteur de condensateur de commutation, de relais thermique de surcharge, de condensateur de puissance et de contrôleur intelligent de compensation de puissance réactive, etc., et l'armoire est une structure fermée.
3. Principales performances
1. Une réponse rapide et rapide, un bon effet de compensation, un travail fiable et un protecteur de fuite peuvent également être ajoutés en fonction des besoins de l'utilisateur.
2. Fonction de protection : surtension, surcharge, sous tension, sous-courant, court-circuit et autres fonctions
3. Mode de fonctionnement : Il a deux modes de fonctionnement : opération automatique et opération manuelle.
4. Il peut augmenter le facteur de puissance du réseau électrique à plus de 0,95
4. Conditions d'exploitation
1. Température ambiante : -20 °C ~ 50 °C
2. Humidité relative de l'air : ≤ 90% (température ambiante relative est de 20 ° C ~ 25 ° C)
3. Altitude : pas plus de 2500m
4. Conditions environnementales : Convient à l'installation intérieure (à l'intérieur de la boîte), non adapté au feu, au risque d'explosion, à la pollution grave, à la corrosion chimique
et l'endroit où la violente vibration a eu lieu.
5. Position d'installation : l'inclinaison perpendiculaire au sol ne doit pas dépasser 5 °
5. Paramètres techniques:
1. Tension nominale : 380V
2. Fréquence nominale : 50Hz
3. Méthode de compensation : compensation triphasée et compensation monophasée combinée.
4. Capacité de compensation : 60Kl ~ 390Kl.
5. Méthode de compensation : commutation cyclique, commutation de codage, commutation automatique de contrôle flou.
6. Quantité physique de contrôle : puissance réactive ou courant réactif
7. Temps de réponse le plus rapide : ≤ 20ms
6. Installation et commissionnement
1. Vérifiez avant l'installation
Vérifiez si l'équipement est intact, si les informations aléatoires et les accessoires sont complets, et contactez le fabricant à temps si vous trouvez des problèmes.
2. Inspection et expérience avant la mise sous tension
Après l'installation du produit, les éléments suivants doivent être inspectés et testés avant qu 'il ne soit mis en service.
1)Vérifiez si le placard est propre et sec.
2)Que le mécanisme de fonctionnement des composants électriques soit flexible, il ne devrait pas y avoir de brouillage ou de force de fonctionnement excessive.
3)Si l'allumage / arrêt des principaux composants électriques est fiable et précis, et si l'allumage / arrêt des contacts auxiliaires est fiable et précis.
4)Si le rapport et la polarité de l'indicateur et du transformateur sont corrects.
5)Si la connexion du bus est bonne, et si ses supports d'isolation, les pièces de montage et les accessoires sont solides et fiables.
6) La résistance d'isolement ne doit pas être inférieure à 10 mégohms lors de la mesure avec un compteur mégaohm de 500 volts, et les appareils électroniques, les condensateurs et les appareils consommant du courant tels que les bobines doivent être déconnectés lors de la navigation.
3. Power-on débogage
Contrôleur de compensation de puissance réactive automatique
Le contrôleur a été ajusté selon les normes appropriées pour l'entrée, le seuil de coupe, le temps de retard, et le seuil de surtension, et s'il doit être réajusté, l'ajustent svp selon les instructions pour le contrôleur automatique de compensation de puissance réactive.
7. Précautions d'utilisation et d'entretien
1)L'exploitation, l'entretien et la révision du produit doivent être effectués par un personnel électrique qualifié.
2)Lors de l'entretien, l'alimentation électrique doit d'abord être déconnectée, puis réparée après la décharge du condensateur de compensation.
3)Réparer régulièrement.
5) Si l'interrupteur principal de la boîte de distribution intégrée sélectionne l'interrupteur à couteau, l'interrupteur à couteau doit être divisé et fermé en cas d'absence de charge pour assurer la sécurité personnelle.
6) Si l'utilisateur choisit une boîte de distribution complète avec un dispositif de compensation de puissance réactive, le contrôleur automatique de compensation de puissance réactive dans le produit devrait être actionné et inspecté en stricte conformité avec le manuel d'instruction.
8. Forme et taille d'installation
Dimensions du cabinet (mm) | haut | Large | Deep |
2000 2200 | 600 800 1000 1200 | 600 800 1000 |
