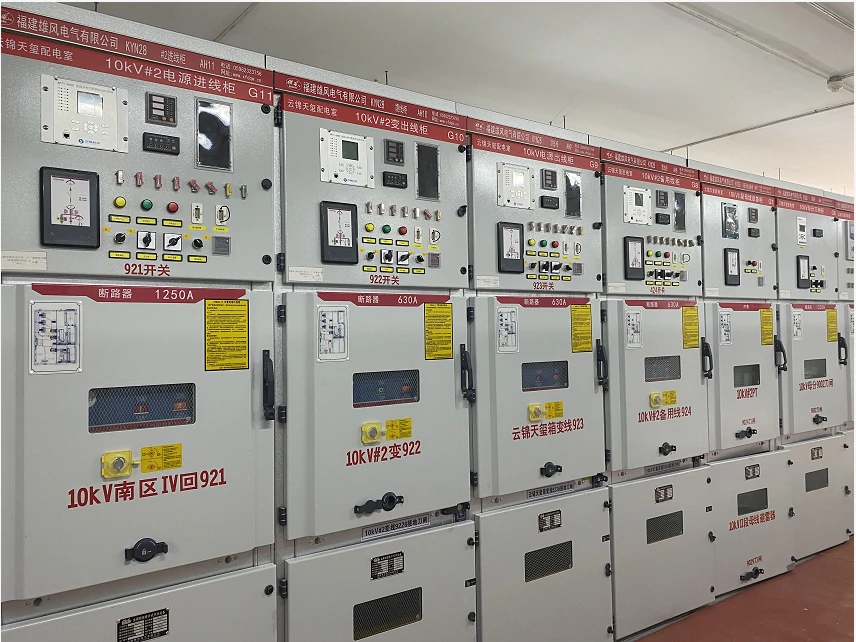

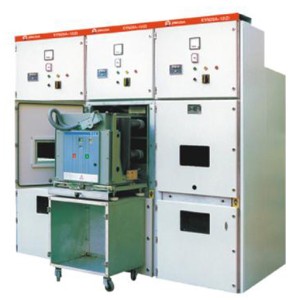

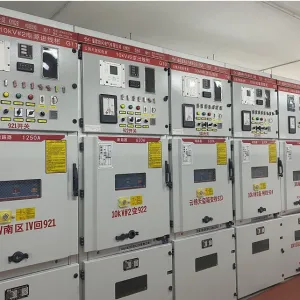

KYN28 - 12 appareil de commutation moyenne tension

Utiliser des conditions environnementales

◆ Température de l'air ambiant : Limite supérieure 40 ° C Limite inférieure -10 ° C dans les zones générales:

◆ Altitude : 1000m ;

· Humidité:

Humidité relative: la moyenne quotidienne n'est pas supérieure à 95% et la moyenne mensuelle n'est pas supérieure à 90%;

Pression de vapeur d'eau: la moyenne quotidienne n'est pas supérieure à 2.2KPa, et la moyenne mensuelle n'est pas supérieure à 1.8KPa

La condensation peut se produire lorsque la température s'effondre, accompagnée de saleté, et ce produit convient à deux conditions environnementales plus sévères que les conditions normales suivantes:

(1). Condensation peu fréquente (pas plus de deux fois par mois en moyenne) avec une saleté légère;

(2). Généralement pas de condensation (pas plus de deux fois par an en moyenne) avec une pollution grave;

◆ Il n'y a aucun incendie, risques d'explosion et pollution sérieutilisation assez pour corroder le métal et endommager l'isolation et d'autres endroits durs;

◆ Il n'y a pas de vibrations violentes, de bosses et d'inclinaison verticale de pas plus de 80;

Remarque : (1) Le stockage et le transport sont autorisés à -30 ° C ;

(2) Lorsque l'altitude dépasse 1000m, elle doit être traitée conformément à la norme JB/2102 "Exigences techniques pour les zones d'altitude pour l'utilisation d'appareils électriques à haute tension"; Lorsque l'altitude ne dépasse pas 2000m, l'équipement auxiliaire à basse pression n'a pas besoin de prendre de mesures;

(3) Lorsque les conditions réelles d'utilisation sont différentes de ce qui précède, il convient de négocier entre l'utilisateur et le fabricant.

Modèle et signification

K. Y N 28 - 12 / □ - □

                              Rated Courant de court-circuit de rupture (KA)

                                Rated Courant (A)

Rated tension (KV).

└─Design numéro de série

└─Intérieurs

└─ Déplacez le type

Métal Armure

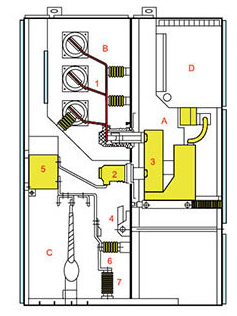

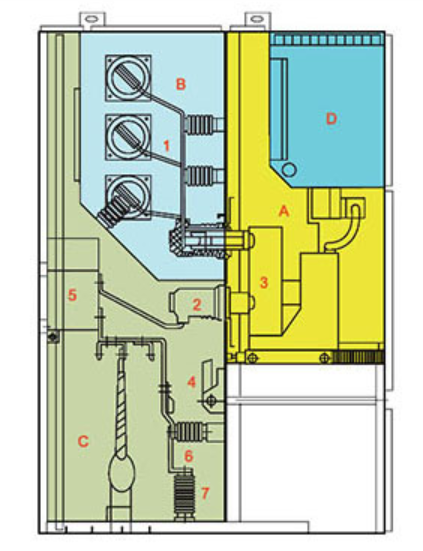

Diagramme schématique de la structure du commutateur

figure 1

A. Compartiment de disjoncteur B. Compartiment de busbar

C. C. Salle de câbles D. Salle des instruments Relay

1. Busbar 2 Disque de contact statique 3. Circuit Breaker

4. Commutateur de mise à terre 5. Transformateurs actuels

6. Diviseur de tension 7. Lightning arrêt

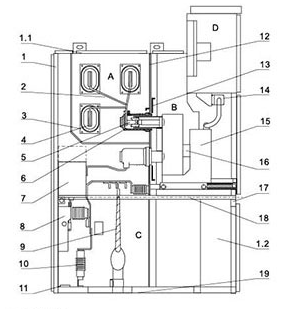

Fig.2 Diagramme schématique de la structure de l'appareil de commutation

1. logement 2. Branche de petit busbar 3. Busbar sleeve 4. Busbar principal

5. Dispositif de contact statique 6. Boîte de contact statique 7. Transformateurs actuels

8. Commutateur de terre 9. Le câble 10. Arrestation de surcharge 11. Le bus principal

12. Chargement et partition détachable 13. Partition (Flap) 14. Plug secondaire

15. Disjoncteur chariot à main 16. Dispositif de chauffage 17. Cloison horizontale extractible

18. Mécanisme de fonctionnement du commutateur de mise à la terre 19. Plaque de base

A.Salle de jeux de barres B. Disjoncteur pour charrette à main C. Salle du câble D. Salle des instruments de relais

1.1. Appareil de soulagement de pression 1.2. Contrôle de petit trunking

Répondre aux normes

Le produit répond aux normes suivantes:

1.IEC-298

2.GB3906-1991

3.DLT404-19974. GB / T11022 - 1999

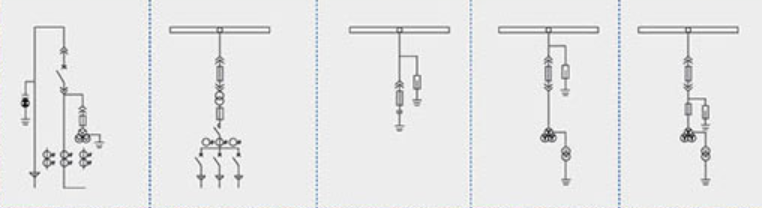

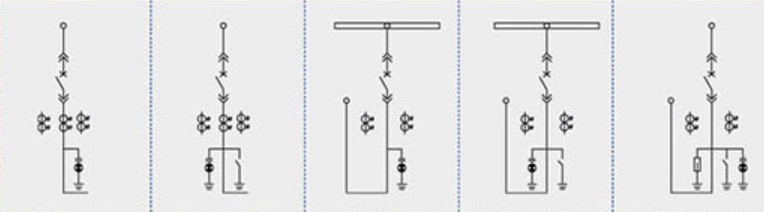

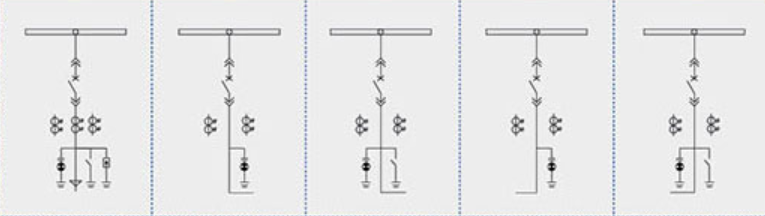

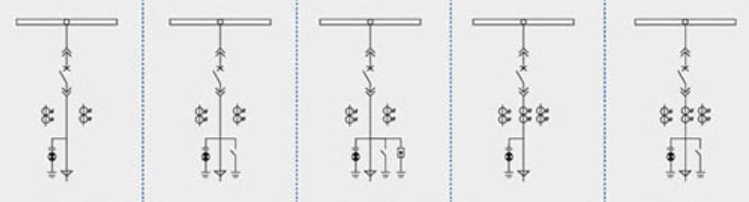

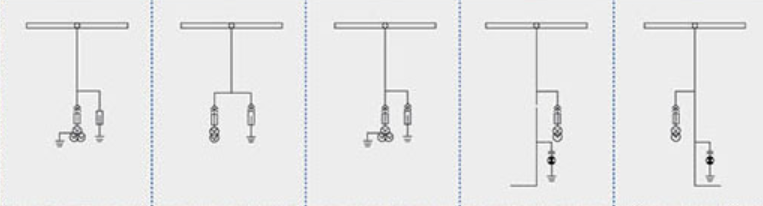

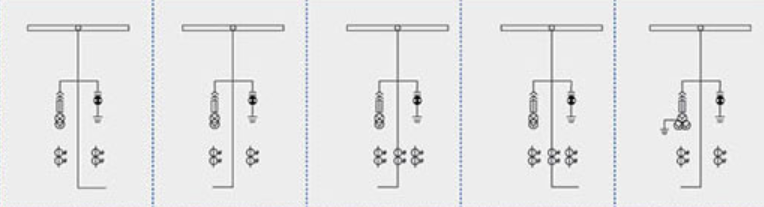

Schéma de câblage primaire
