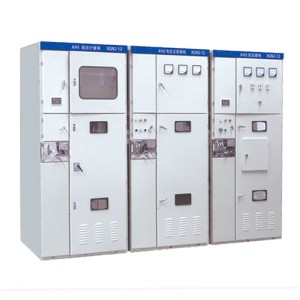

Nous présenterons les performances, les méthodes de fonctionnement sécurisées et les paramètres techniques de l'appareil de commutation moyenne tension XGN2 - 12
Portée d'application
XGN - 12 type de boîte de port fixe métal fermé appareil de commutation (appelé comme armoire de réseau en anneau) est adapté pour AC 50Hz, réseau 10KV comme une charge de rupture et court-circuit et de fermeture courant de court-circuit, cette armoire de réseau en anneau est équipé d'un mécanisme de ressort manuel et électrique pour faire fonctionner l'interrupteur de charge, et l'interrupteur de masse et l'interrupteur d'isolement sont équipés d'un mécanisme de fonctionnement manuel Cette armoire réseau annulaire a une forte performance complète, une petite taille, aucun risque d'incendie et d'explosion, et a une fonction fiable de « prévention cinq »
Utiliser des conditions environnementales
La limite supérieure de la température ambiante est de 40 ° C, et la limite inférieure est de -25 ° C ;
L'altitude ne dépasse pas 1000m ;
la moyenne quotidienne de l'humidité relative de l'air n'est pas supérieure à 95 %, et la moyenne mensuelle n'est pas supérieure à 90 % ; la moyenne quotidienne de la vapeur d'eau n'est pas supérieure à 2,2 × 10 - 3Mpa, et la moyenne mensuelle n'est pas supérieure à 1,8 × 10 - 3Mpa ;
l'air environnant n'est pas corrodé ou pollué de manière évidente par des gaz combustibles et des vapeurs d'eau ;
Pas de vibrations violentes.
Modèle et signification
XGN□-□-□-□/□-□
Courant thermiquement stable (kA)
Courant nommé (A)
- - Méthode de fonctionnement (opération J à ressort D fonctionnement électromagnétique.)
Un numéro de plan
Voltage nominal
Numéro de série Design
- - à l'intérieur
- - - fixé
Type de boîte
Utiliser des conditions environnementales
◆ Limite supérieure de température ambiante 40 ° C Limite inférieure -25 ° C (intérieur):
◆ Allocation 1000m ;
(When l'altitude de l'eau dépasse 1000 m, il doit être mis en œuvre conformément aux dispositions pertinentes de DUT593 - 1996 "Ligne directrice technique pour la commande partagée de commutateurs haute tension" ;
◆ La moyenne quotidienne de l'humidité relative n'est pas supérieure à 95%, et la moyenne mensuelle n'est pas supérieure à 90%:
l'intensité des tremblements de sol ne dépasse pas 8 degrés ;
◆ Pas d'incendie, d'explosion, de pollution grave, de corrosion chimique et de lieu de perturbation violente.
Les principaux paramètres techniques du commutateur
Numéro de série | Projet | Unité | Données |
1 | Tension évaluée | kV | 3、6、10 |
2 | Voltage de fonctionnement maximal | kV | 3.5、8.9、11.5 |
3 | Courant évalué | A | mai - 00 |
4 | Courant de rupture raté | kA | 16.20、31.5、40 |
5 | Engagement de court-circuit nommé (courant court-circuit éteint) | kA | 40、50、80.100 |
6 | Courant de stabilisation thermique court-circuit | kA | 16.20、31.5、40 |
7 | Classifié pour un courant thermiquement stable | kA | 40、50、80、100 |
8 | Temps de réglage thermique | s | 4 |
9 | Niveau de protection | IP | IP2X |
10 | Système Busbar | - | Barre de bus unique, à côté de la barre de bus unique |
11 | Comment cela fonctionne | - | Type électromagnétique, type de stockage d'énergie à ressort |
12 | Dimensions (largeur), × Profondeur, × hauteur). | mm | 1100 × 1200 × 2650 (sous 1000A)). |
13 | Poids | kg | 1000 |
Structure et dispositif anti-erreur
Structure
L'armoire est une Structure blindée en métal, le squelette de l'armoire est soudé par angle d'acier, et l'armoire est divisée en une salle de disjoncteur, une salle de barre de bus, une salle de câble et une salle de relais, et le fonctionnement des principaux composants de l'armoire peut être observé à travers la fenêtre d'observation et l'éclairage sur la façade. Afin d'améliorer les performances techniques de l'appareil de commutation, les principaux composants (comme les disjoncteurs, les interrupteurs de déconnexion rotatifs, etc.) ont été redessinées.
Selon la disposition de l'armoire, la salle de relais est équipée d'un relais, la porte peut être équipée de relais de signal, d'instrument d'indicateur, de lumière de signal, d'installation de commutateur de transfert et de chambre d'opération, l'arrière est la salle de barre de bus, la partie inférieure est la salle de câble, l'utilisateur peut facilement filer.À l'avant se trouve la salle de disjoncteur, ce qui facilite l'entretien du commutateur. Le mécanisme interne de l'armoire est montré dans la figure 1, la figure 2 et le manuel du produit.
Dispositif de prévention des erreurs
Les fonctions de "cinq prévention" sont : pour éviter la mauvaise déconnexion et la mauvaise connexion des disjoncteurs ; Éviter la mauvaise identification et la mauvaise fermeture de l'interrupteur de déconnexion avec la charge ; empêcher l'arrêt en direct et l'interrupteur de mise à la terre ; empêcher l'alimentation électrique d'être allumée lorsque la terre est ouverte et fermée ; Éviter la mauvaise entrée dans les intervalles en direct.
Cet appareil de commutation adopte la méthode de verrouillage mécanique obligatoire, et le dispositif anti-erreur est composé de composants principaux tels que les supports, les disques, les panneaux, les plaques de verrouillage, les poignées et les tiges de raccordement, qui ont les caractéristiques de performances fiables, des fonctions complètes, une Structure simple et un fonctionnement facile, afin d'atteindre les "cinq préventions" simplement et efficacement:
(1)Les commutateurs de commande (commutateurs KW) avec des plaques rouges et vertes sont utilisés dans les systèmes de disjoncteurs pour éviter la déconnexion et la fermeture erronées des disjoncteurs ;
(2)Ce n'est qu 'après que le disjoncteur est effectivement déconnecté, que la petite poignée peut être retirée de la position "travail" et composée à droite vers la position "verrouillage de déconnexion" ; Commutateurs d'isolation de séparation et de fermeture ; Éviter la division de charge et les commutateurs d'isolation de fermeture. La fiabilité du verrouillage et du verrouillage anti-verrouillage a deux fonctions de prévention des erreurs, c'est - à - dire que lorsque la petite poignée est en position de "déconnexion et de verrouillage", elle ne peut fermer et diviser que les commutateurs d'isolement supérieurs et inférieurs et ne peut pas fermer le disjoncteur, évitant ainsi la mauvaise fermeture du disjoncteur ;
(3)Lorsque le disjoncteur et les commutateurs d'isolation supérieurs et inférieurs sont à l'état fermé et que la petite poignée est en position "travail", les portes avant et arrière de l'armoire ne peuvent pas être ouvertes pour éviter d'entrer par erreur dans l'intervalle actif ;
(4)Lorsque les commutateurs d'isolement supérieurs et inférieurs sont ouverts, l'interrupteur de mise à la terre ne peut pas être fermé, et la petite poignée ne peut pas être composée de la position "déverrouillage" à la position "maintenance", ce qui peut empêcher le courant de suspendre le fil de mise à la terre ;
(5)Si l'interrupteur de mise à la terre n'est pas ouvert, les commutateurs d'isolation supérieurs et inférieurs ne peuvent pas être fermés, ce qui peut empêcher les commutateurs de déconnexion avec le fil de mise à la terre de se fermer.

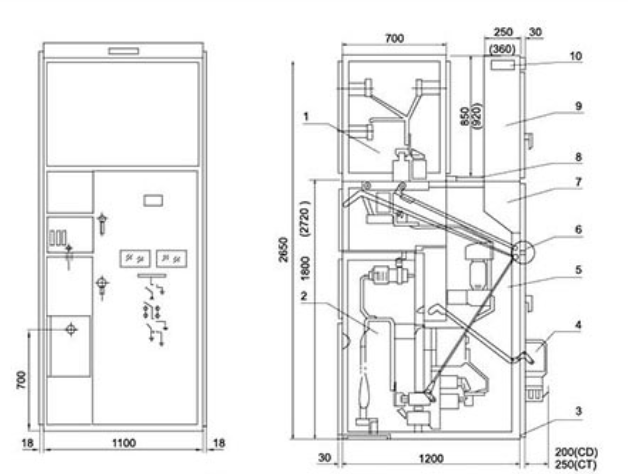

Contour XGN■ - 12 / 07D (Fig. 1)
1. Salle de busbar 2. Salle câble 3. Le bus 4. Mécanisme électromagnétique (ressort) 5. Nouveau circuit de salle
6. Opération manuelle et mécanisme de vente conjoint 7. Chambre d'opération 8. Canal de décharge de pression 9. Chambre des instruments 10. Petit terminal d'autobus

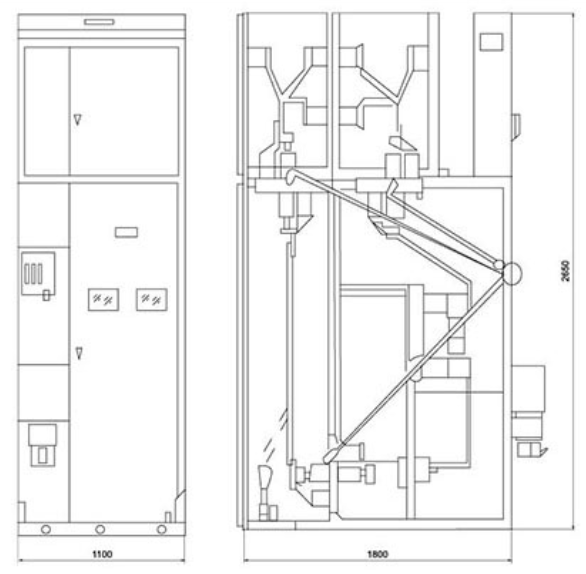

XGN - 12 (outlet de câble de dérivation) contourné (Fig. 2)

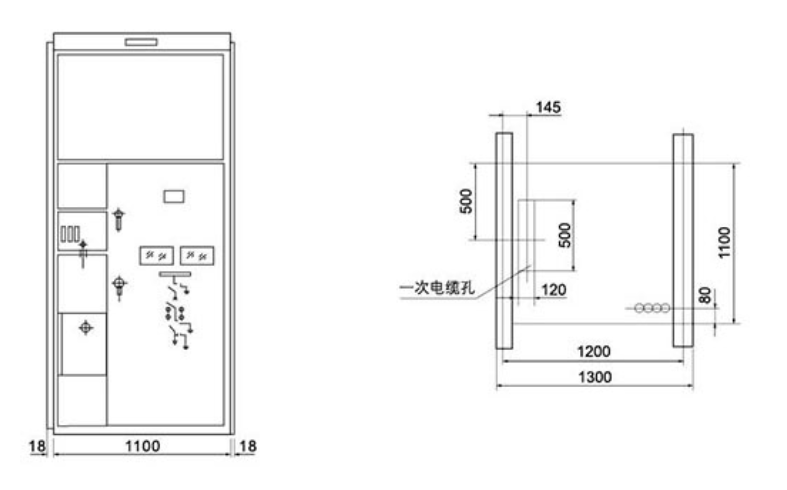

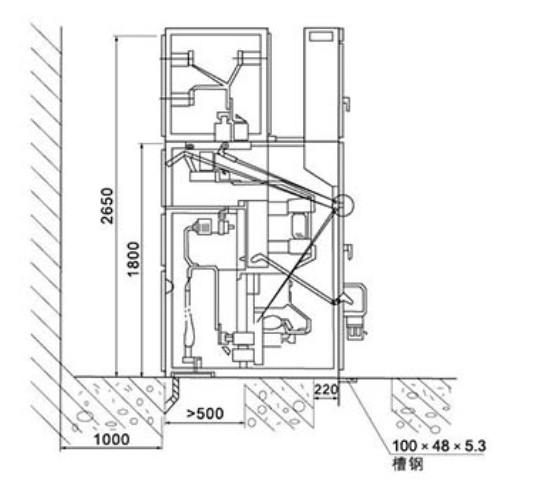

Dimension d'installation dessin
