Nous présenterons les performances, les méthodes de fonctionnement sûres et les paramètres techniques du transformateur souterrain monté de la série YBDM - 12
YBDM-12 série de sous-stations souterraines de boîte (appelées transformateurs souterrains de boîte) sont nouvelles sur la base de la recherche et de la discussion complètes de la construction et de la gestion urbaines modernes
Une nouvelle génération de transducteurs de boîte s'est développée. Son corps principal est partiellement ou complètement enterré sous terre, occupant peu ou même pas de terre, et l'effet visuel est très bon, ce qui résout efficacement l'utilisation urbaine
La contradiction entre le psoriasis geotense et urbain est harmonieuse et unifiée avec l'environnement et est très appréciée par la majorité des experts et des utilisateurs. La sous-station souterraine de boîte se rapporte au transformateur de boîte
L'ensemble complet de dispositifs de centrale tous sont installés à l'intérieur d'une boîte entièrement scellée et le tout n'est pas commandé au-dessous du niveau du sol, et lui et la sous-station de boîte sur la terre, l'équipement interne
C'est la même chose, et la même tension d'entrée 10KV est réduite à la tension de distribution 400/220Vi par le transformateur et puis envoyée au point de charge, qui peut être employé pour le système de distribution de réseau d'anneau.
Il peut également être utilisé comme sous-station d'alimentation à l'extrémité du réseau électrique radial. Ce type entièrement enterré est également connu sous le nom de sous-station souterraine, et sa boîte a l'excellente capacité anti-corrosive et l'énergie compressive
force et a une solidité absolue.
La poursuite de la "nouveauté" et de la "beauté" pour refléter la protection de l'environnement des installations électriques urbaines modernes est la tendance de la construction et du développement de l'énergie d'aujourd'hui, et c'est aussi le reflet de l'un
Un symbole important de la modernisation et de la civilisation de la ville. Notre société vise à créer l'équipement de puissance de première classe, à embellir l'environnement urbain, et à servir la société, et s'efforce activement de résoudre le problème
Dans l'installation et l'entretien de l'ancien équipement d'alimentation, tels que la ligne aérienne dans le projet au sol, l'érosion côtière de pulvérisation de sel de typhon, la vision de l'environnement et de nombreuses difficultés, l'introduction et l'absorption du développement de la technologie de pointe étrangère
Produits de sous-station souterrains non métalliques respectueux de l'environnement.
2. Overview
Modèle et signification:
Y B DM □ / 0.4 □
- Capacité du transformateur kVA
- tension kV du côté basse tension
└── Tension nominale du côté haute tension kV, 12, 40,5
- - - - Installation méthode d'installation, DM - Souterrain
└──Box sous-station
- pré - installé
2.2 Conditions d'utilisation:
Conditions normales d'utilisation
a) Altitude
L'altitude ne dépasse pas 1000m
b) Température ambiante
Température maximale 40 °C
Température minimale -30 °C
c) Humidité relative
À 25 ° C, l'humidité relative de l'air ne dépasse pas 95 %, et la moyenne mensuelle ne dépasse pas 90 %.
Environnement d'installation
L'environnement d'installation doit être exempt de mouvement évident de la saleté, d'explosifs, de gaz corrosifs et de poussière. Le site d'installation doit être exempt de vibrations violentes et de chocs et ne peut pas être placé dans des endroits bas.
Conditions particulières d'utilisation
En plus des conditions normales d'utilisation ci-dessus, les autres conditions d'utilisation doivent être conformes aux dispositions de GB1094.1, GB / T 11022, GB / T14048.1 et GB7251.1.
Principaux paramètres techniques:
Numéro de série | Items | Unité | Unité haute tension | transformateur | Chambre basse pression | |
Load switch | Fuse | |||||
1 | Tension évaluée | kV | 12 | 10/0.4 | 0.4 | |
2 | Courant évalué | A | 630 | 12-125 | 300-2500 | |
3 | Fréquence de puissance nominale résister à la tension | kV | 42/48 | 35 | 2.5 | |
4 | Résistance à l'impact de la foudre | kV | 75/85 | 75 | 8 | |
5 | Courant de rupture raté | kA | 20 | 31.5 | ||
6 | Courant évalué de fermeture de court-circuit | kA | 50 | |||
7 | Peak résiste au courant | kA | 50 | |||
8 | Noté pour résister à court terme courant | kA | 20 | |||
9 | Capacité évaluée | kVA | ≤1600 | |||
10 | Niveau de bruit | dB | <55 | |||
11 | Niveau de protection | Chambre haute tension IP33, Chambre de transformation IP23, Chambre basse tension IP33 | ||||
Caractéristiques Structurelles des transformateurs de boîte entièrement enterrés
Structure
La Structure du transformateur de boîte entièrement enterré est montrée à la figure 2.

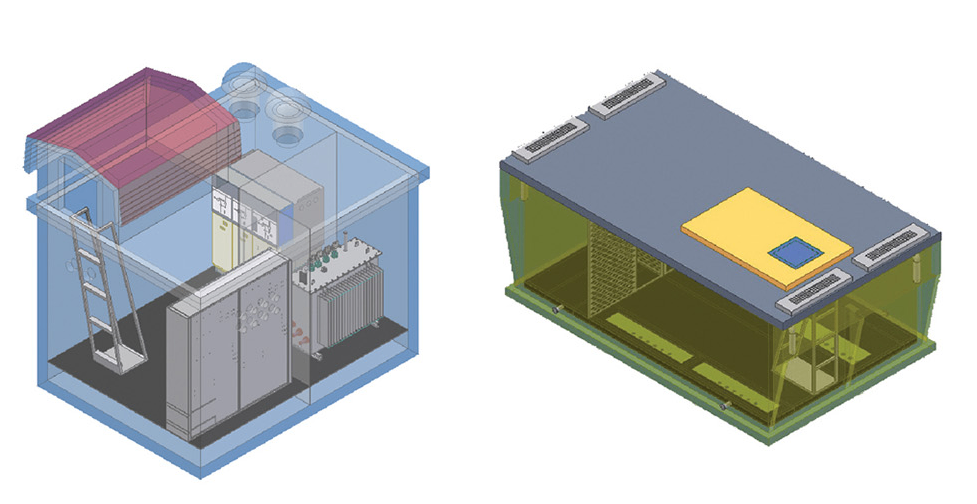

FIG. 2 Diagramme schématique de la Structure du transformateur de boîte entièrement enterré
3.2 caractéristiques Structurelles
L'ensemble complet de dispositifs de la sous-station préinstallée entièrement enterrée sont tous installés à l'intérieur d'une boîte entièrement scellée, et la partie du corps de boîte est une salle à haute tension de commutateur, une salle de transformateur,
basse tension Switchgear. Chaque pièce est équipée de dispositifs d'éclairage, avec des interrupteurs de verrouillage, des dispositifs de ventilation forcée, de contrôle de la température, de chauffage et d'autres équipements.
Tout l'équipement ci-dessus est placé au-dessous du niveau du sol, et son équipement interne est identique à celui d'une sous-station au sol conventionnelle, qui sont alimentés par une tension d'entrée 10kV
Le transformateur est réduit à la tension de distribution 400/220V et puis envoyé au point de charge, et la technologie principale de cette sous-station préinstallée entièrement enterrée est le cachetage et la prévention de la boîte
Décomposition et résistance à la pression, en particulier:
1. La boîte du fond au mur doit être immergée dans le sol pendant 50 ans sans la moindre corrosion ;
2. Il doit résister à la pression du sol et de la pression des eaux souterraines et tremper, tandis que le mur reste intact ;
3. tous les points d'étanchéité tels que les passages d'équipement, les entrées et sorties du personnel et les entrées de câbles doivent pouvoir résister à la pression osmotique des eaux souterraines, et il n'y a pas de taches d'eau à l'intérieur
Gardez l'intérieur du mur sec et exempt d'humidité.
En plus de répondre aux exigences de base ci-dessus, la sous-station pré - installée entièrement enterrée YBDM a également trois fonctions principales ::
1. il y a deux canaux d'approvisionnement en eau à une extrémité de la boîte étroite, et les jours de pluie, l'eau de pluie peut être rapidement évacuée dans l'égout à travers le réservoir d'alimentation en eau sans entrer dans la sous-station préinstallée.
2. en plus de la vidange dans les jours de pluie, la cuvette de raccordement est également l'entrée d'air pour la circulation et la ventilation à l'intérieur de la boîte, et l'air pénètre dans la boîte à travers l'entrée d'air pour former un échange
maintenir la température et l'humidité dans la boîte équilibrée, de sorte que la hausse et la chute de température du transformateur ;
3. Une fois qu 'il y a une inondation qui se produit une fois tous les 50 ans ou 100 ans, les eaux souterraines s'élèvent et provoquent un reflux des égouts, et le dispositif de ventilation sera automatique.
Éteindre, isoler l'intérieur et l'extérieur de la boîte, et continuer à faire fonctionner la sous-station pré - installée sans affecter l'équipement.
À l'heure actuelle, les sous-stations de certaines villes de notre pays sont principalement situées dans le sous-sol des immeubles de grande hauteur, et une fois qu'elles rencontrent une grande inondation, elles sont essentiellement submergées et la plupart des équipements sont endommagés et inutiles après que l'eau se retire. Comme
L'utilisation de sous-station préinstallée entièrement enterrée comme dispositif de distribution d'énergie peut éviter que l'équipement soit trempé par les inondations, et l'utilisation de la sous-station préinstallée entièrement enterrée a plus d'avantages comme décrit ci-dessous
Dot:
1. Il peut économiser considérablement l'utilisation des terres, pas besoin d'acquisition de terres et de construction civile, et économiser l'investissement dans les infraStructures.
2. Il n'y a pas d'obstacles au sol, ce qui n'affecte pas l'environnement et n'affecte pas la vision et la vue des gens.
3. tout le type enterré installé sur la pelouse et la ceinture verte peut également être conçu avec des décorations décoratives sur le terrain, tels que des sculptures, des rocailles, etc.; Si vous devez être dans une grande place ou une route
Sur le côté de la route, s'il n'y a pas d'obstacles au sol (y compris les conduits de ventilation), une sous-station pré - installée de type carré peut être utilisée. Cette sous-station préinstallée
Il ne peut pas exposer le plan de sol.
4. L'équipement de distribution d'énergie de la sous-station entièrement enterrée pré - installée est placé sous terre, ce qui est sûr et fiable.
5. Le sol n'est pas affecté par le bruit du transformateur.
6. En raison du terrain relativement froid, la hausse de température du transformateur est relativement stable pendant le fonctionnement.
7. l'espace interne de la sous-station préinstallée entièrement enterrée est relativement spacieux, et l'opération d'entretien n'interférera pas avec le sol et n'entravera pas l'environnement environnant.
