Boîte de jonction terminale

Le bloc de bornes est une sorte de dispositif d'interface qui relie la ligne de construction et marque la ligne de branche pour fournir un câblage et un contrôle de ligne pratiques. Dans certains cas, afin de faciliter la construction et le débogage, certains paramètres d'installation spéciaux et réguliers tels que les isolateurs de court-circuit peuvent être installés dans le bloc terminal.

Les blocs de bornes sont une sorte de produits accessoires utilisés pour réaliser des connexions électriques, qui sont industriellement divisés dans la catégorie des connecteurs. Avec le degré croissant d'automatisation industrielle et les exigences de contrôle industriel de plus en plus strictes et précises, l'utilisation de blocs de terminaux augmente progressivement. Avec le développement de l'industrie de l'électronique, la gamme d'utilisation des blocs de bornes augmente et il y a de plus en plus de types.

Portée d'application

Le matériau de la boîte terminale est fabriqué en tôle d'acier laminée à froid de haute qualité et en tôle d'acier inoxydable de haute qualité, et la structure de la boîte est conçue selon l'étanchéité extérieure, et le niveau de protection peut atteindre IP54 ou IP55 selon les différentes exigences des utilisateurs. En conséquence, la boîte terminale peut être adaptée à un large éventail de différents types de conditions climatiques et d'environnements de fonctionnement.

Comment cela fonctionne:

La boîte terminale contient des régulateurs de température et d'humidité pour arrêter la condensation et prérégler la température. Le régulateur de température et d'humidité est composé d'un capteur de température et d'un capteur de condensation, qui surveille les changements de température et d'humidité dans la boîte terminale à tout moment, et lorsque la température ambiante à l'intérieur de la boîte est inférieure à la température prédéfinie ou qu 'il y a condensation à générer, le contrôleur démarre automatiquement le chauffage pour fonctionner et chauffer pour augmenter la température ambiante interne de la boîte et détruire le petit environnement qui produit la condensation. Lorsque les conditions de condensation dans la boîte disparaissent ou que la température ambiante atteint la température prédéfinie, le chauffage se déconnecte automatiquement et arrête le chauffage et le contrôleur reprendra l'état de surveillance.

Fonctions des accessoires

La boîte de bornes est également conçue pour être installée avec une prise de courant monophasée à trois trous 220V, 16A et une lumière de service pour les utilisateurs à utiliser lors de l'inspection et de l'entretien quotidiens. Dans le même temps, il est également conçu et installé avec un interrupteur de transfert, et l'utilisateur peut basculer arbitrairement le mode de contrôle manuel et automatique du chauffage dans la boîte en fonction des besoins de fonctionnement réels du site.

La boîte de bornes est la ligne troncale de protection dans le bâtiment, qui peut être utilisée dans les tuyaux métalliques d'eau et de gaz, les systèmes de chauffage, de réfrigération et de refroidissement, et les composants métalliques du bâtiment sont connectés pour répondre aux exigences de la spécification pour les appareils de protection contre les chocs électriques avec une tension de contact inférieure à 50V. Les boîtes de bornes sont une partie importante des appareils de construction modernes et sont largement utilisées dans les immeubles de grande hauteur.

La boîte de bornes a une bonne fonction et une bonne fonction, qui peut aider à la connexion potentielle et connecter directement les deux parties conductrices avec des fils pour la connexion équipotentielle, de sorte que la tension de contact de défaut est réduite en dessous de la limite de tension de contact. La boîte de bornes peut assurer une bonne valeur de service et une bonne contribution en cas de défaut et éliminer l'impédance dangereuse du réseau d'alimentation électrique de la tension de défaut dangereuse introduite de l'extérieur du bâtiment par divers tuyaux métalliques de la ligne électrique, de sorte que le temps de coupure automatique de l'alimentation électrique est trop long et ne peut pas répondre aux exigences de prévention des chocs électriques ; Lorsqu 'il répond aux exigences spéciales pour le choc anti - électrique dans les salles de bains, les piscines, les salles d'opération de l'hôpital et d'autres endroits ; Le même distributeur du système TN fournit deux types d'équipements électriques, fixes et mobiles, et l'équipement fixe protège l'appareil électrique lorsque le temps de coupure de l'alimentation électrique ne peut pas répondre aux exigences de la prévention des chocs électriques mobiles.

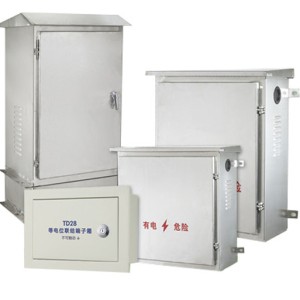

Domaine d'application de la boîte à bornes en acier inoxydable et de ses caractéristiques:

Caractéristiques introduction

1. Cette structure est faite de pliage et de soudage de plaques d'acier. Il y a une plaque de cadre mobile universelle dans la boîte, sur laquelle la plaque de montage peut être fixée et ajustée de haut en bas et d'avant en arrière, de sorte que l'installation des composants est extrêmement flexible.

2. Il y a des portes à l'avant et à l'arrière de la boîte, qui peuvent être installées hors du mur et peuvent être entretenues en même temps avant et après. Il y a un trou de filetage de 60 ¢au fond de la boîte, et il y a un anneau en caoutchouc d'étanchéité pour sceller et isoler. La base inférieure de 200 mm de hauteur de la boîte a des trous de ventilation, qui peuvent être installés dans les zones humides, ou la base peut être retirée et installée directement sur la fondation.

Mesures de déshumidification des boîtes à bornes extérieures dans les sous-stations

Lorsque l'air est humide, surtout pendant la saison des pluies, l'humidité et la condensation dans la boîte terminale extérieure peuvent facilement entraîner une baisse de la résistance d'isolation du circuit secondaire DC à la terre, et dans les cas graves, la résistance d'isolation tombe à zéro, formant ainsi une alimentation positive DC ou une mise à la terre d'alimentation négative. Si la mise à la terre à deux points DC est causée, il causera un refus de protection ou un dysfonctionnement, et même endommagera l'équipement, menaçant sérieusement le fonctionnement sûr du réseau électrique. La boîte de bornes rouillera les vis et les connecteurs de bornes, de sorte que le contact de borne secondaire est faible, et il fera également chauffer le terminal du circuit actuel ou même ouvrir le circuit, provoquant un refus de protection ou un mauvais fonctionnement, causant des accidents. Un mauvais contact des terminaux tels que les boucles de commande et les boucles de signal entraînera un fonctionnement anormal des dispositifs de mesure et de commande et de protection, et les signaux de transmission erronée, entraînant un mauvais jugement et une mauvaise analyse par les opérateurs.

Analyse des causes de la condensation

Le phénomène de condensation fait référence au phénomène de condensation des gouttelettes d'eau sur la surface de la paroi intérieure de l'armoire lorsque la température de surface tombe en dessous de la température du point de rosée. Si la condensation se produit dépend de la température à l'intérieur de la boîte, la température à l'extérieur de la boîte, l'humidité relative et la température du point de rosée. Il y a principalement les raisons suivantes pour la condensation dans la boîte terminale.

(1) L'humidité dans la région est élevée, le climat et la température changent considérablement, le fond de la boîte à bornes est humide et certaines tranchées de câbles ont même un engorgement.

(2) Certaines boîtes à bornes sont au sous-sol, l'humidité est relativement élevée et la température à l'intérieur de la boîte, en particulier la température proche du sol, est inférieure à la température ambiante.

(3) Certains équipements sont temporairement arrêtés et la petite température ambiante dans la boîte à bornes est inférieure à la température ambiante environnante, et la condensation est très facile à former sur sa surface.

Sélection d'options de déshumidification

La boîte à bornes extérieure effectue le plan de transformation suivant en s'assurant que la bague d'étanchéité de la porte de la boîte est normale et que les mesures d'étanchéité au feu sont intactes.

1. Principe de transformation

Compte tenu de la situation réelle, telle que la défaillance du chauffage de la boîte terminale extérieure dans la sous-station et la défaillance du régulateur de température et d'humidité, le chauffage n'est pas mis en place ou la défaillance de la défaillance est fréquente, et le régulateur de température et d'humidité interne d'origine est retiré, et le chauffage à faible puissance est souvent mis en place. Afin de minimiser le phénomène de brûlure de fil causée par la surchauffe pendant l'utilisation du chauffage, la boîte terminale et la boîte du mécanisme doivent être sélectionnées avec un chauffage de puissance ne dépassant pas 50 W, et la température maximale dans la boîte où le chauffage est installé ne doit pas dépasser 50 ° C. Il est approprié d'avoir une pression micro-positive à l'intérieur et à l'extérieur de la boîte, et d'adopter un schéma de dispersion multipoint, et la puissance spécifique est déterminée en fonction de la taille de la boîte, et la puissance du chauffage n'est pas supérieure à 30 W par 0,1 m3.

2. Schéma de la transformation

Le câblage de la boîte à bornes est recâblé, le câblage d'origine est retiré, les fils terminaux inférieurs sont ouverts du vide à la bande terminale, puis la rangée de bornes mène à l'appareil de chauffage et la coque métallique de l'appareil de chauffage doit être mise à la terre.

3. Mettre en œuvre la transformation

La taille de cette boîte de bornes de commutateur est d'environ 45cm × 70cm × 100cm, et le volume est d'environ 0,315m3. La boîte de bornes d'interrupteur d'origine a un chauffage d'une puissance de 50 W et est équipée d'un chauffage indépendant qui est laissé ouvert, et le régulateur de température et d'humidité contrôle automatiquement le chauffage pour couler et retirer. Selon le principe de la transformation, le régulateur de température et d'humidité a été retiré, un appareil de chauffage de 20 W a été installé à la position initiale, et un autre appareil de chauffage de 20 W a été installé sur le mur de la boîte en face du appareil de chauffage d'origine. La température et l'humidité de la boîte terminale après la transformation sont suivis pendant plusieurs jours consécutifs, et l'équipement dans la boîte fonctionne bien.

Portée d'application:

Il est principalement utilisé pour la centrale électrique et les disjoncteurs de sous-station, les transformateurs de tension, les transformateurs, les connexions terminales de ligne secondaire de comptage, ainsi que les boîtes d'alimentation électrique et de distribution électrique de maintenance de la sous-station, les boîtes de commande de puissance, les boîtes d'éclairage et les boîtes terminales dans les entreprises industrielles. Ses matériaux comprennent la tôle d'acier et l'acier inoxydable, et le niveau de protection est IP54.
