Nous présenterons les performances, les méthodes de fonctionnement sûres et les paramètres techniques de la boîte de distribution intégrée extérieure JP (compensation \ terminal de contrôle \ éclairage)

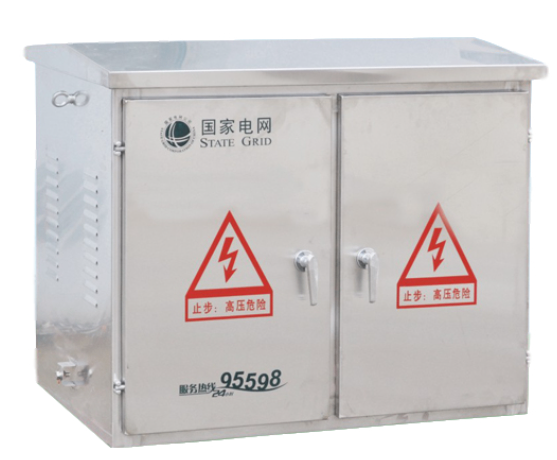

Produit Overview:
La boîte de distribution intégrée basse tension extérieure de la série JP est un nouveau type de boîte de commande intégrée intégrant la distribution d'énergie, la mesure, la protection, le contrôle et la compensation de la puissance réactive, qui est conçue selon les exigences de la construction et de la transformation du réseau électrique et de l'expérience de fonctionnement du réseau électrique, conformément aux principes de sécurité, d'économie, de raisonnabilité et de fiabilité, et peut être ajouté à la fonction de protection contre les fuites en fonction des exigences de l'utilisateur. Le produit présente les avantages de la nouvelle structure, du niveau de protection raisonnable et élevé, de l'installation et de la mise en service, de l'entretien et de la révision. C'est un ensemble complet d'équipements de terminal basse tension idéal dans la transformation actuelle du réseau électrique.

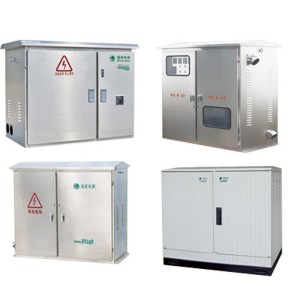

1. Portée d'application
Boîte de distribution intégrée extérieure de la série JP, est un ensemble de comptage, de prise, de compensation de puissance réactive et d'autres fonctions multiples en un pour atteindre un dispositif de distribution d'énergie complet extérieur, avec court-circuit, surcharge, surtension, protection contre les fuites et d'autres fonctions, petite taille, belle apparence, économique et pratique, installé sur le pôle électrique du transformateur sur le pôle extérieur, est une nouvelle génération de produits de distribution d'énergie idéaux pour la transformation des réseaux électriques urbains et ruraux.
2. Modèle et signification
JP - □ / □
Numéro de circuit principal
Capacité du transformateur
Boîte intégrée de distribution
3. Conditions normales d'utilisation
1. Température ambiante : -25 °C ~ 40 °C.
2. Humidité relative de l'air : la moyenne quotidienne ne dépasse pas 90 %, et la moyenne mensuelle ne dépasse pas 90 %.
3. Altitude : pas plus de 2000m.
4. Installé dans un endroit sans vibrations violentes et sans choc, et sans gaz corrosif.
Remarque : Si les conditions ci-dessus sont dépassées, vous pouvez négocier avec ma formule
4. Paramètres techniques
Numéro de série | nom | Unité | paramètre |
1 | Capacité de transformateur | KVA | 30~400 |
2 | Tension évaluée d'opération | V | AC400 |
3 | Voltage de fonctionnement auxiliaire | V | AC220, AC380 |
4 | Fréquence évaluée | Hz | 50 |
5 | Courant évalué | A | ≤630 |
6 | Leakage actuel actuel | MA | 30 - 300 réglable |
7 | Niveau de protection | IP54 |
5. Diagramme de circuit principal
Remarque : interrupteur de couteau ou interrupteur de fusion de couteau, le modèle peut être HD11F, HR5, HR6 et d'autres séries ;
Fuse, modèle optionnel D220, CM1, NS, C45, D247 et autres systèmes ;
Contacteur AC, signal optionnel CJ20, série B, CJX2, CJ19 (électrofusion de commutation) et autres séries ;
relais de courant de fuite de transformateur à séquence zéro, modèle optionnel JD, LLJ et autres séries ;
Transformateur de courant, modèle optionnel LM21 - 0.5, LMK - 0.66 et autres séries ;
Arrête-surtension, les modèles sont optionnels FYS, Y3W et d'autres séries ;
Mélangeur électrique, modèle optionnel BSMJ, BCMJ et d'autres séries ;
Contrôleur de compensation automatique, modèle optionnel JK1, JKG et autres séries ;
Le nombre de boucles de compensation est 1 - 4 fois facultatif, et la capacité de chaque fois est 3 - 20Kvar facultatif ;
En outre, selon les besoins des utilisateurs, le dispositif de contrôle de la température et de l'humidité peut être installé en option dans la boîte, et la forme de commutation de la boucle de compensation peut être coupée et coupée en fonction des exigences de l'utilisateur, telles que la commutation et le composé du module sans contact.
commutation, etc.
6. Diagramme schématique de la structure de la boîte

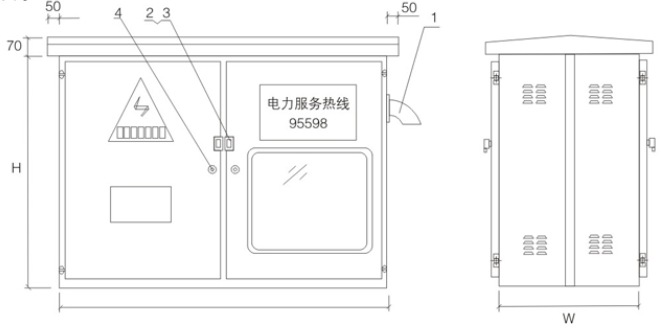

Facteur de forme horizontal Cabinet

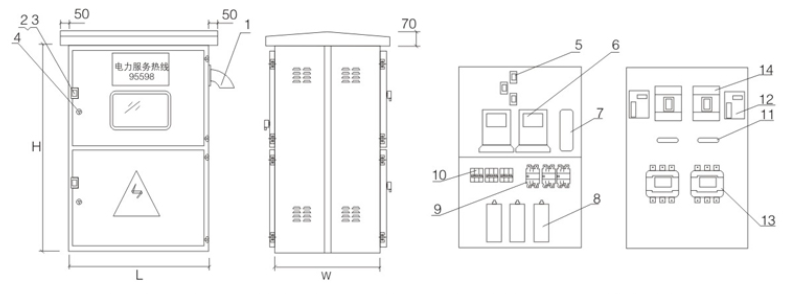

Facteur de forme de cabinet vertical
1. Câble d'entrée à travers le tuyau 2, serrure de porte (verrouillage ouvert) 3, boîte de pluie de serrure de porte 4, serrure de porte (verrouillage caché) 5, transformateur de courant 6, compteur 7, boîte de jonction 8, condensateur 9, commutateur de contacteur fusionné 10, petit disjoncteur 11, interrupteur d'isolement 12, transformateur à séquence zéro 13, disjoncteur à courant de fuite 14, contacteur CA sortant 15, interrupteur d'air sortant
