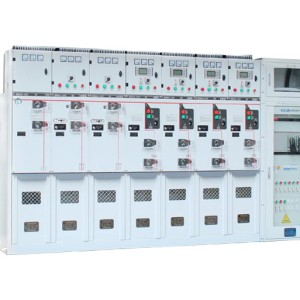

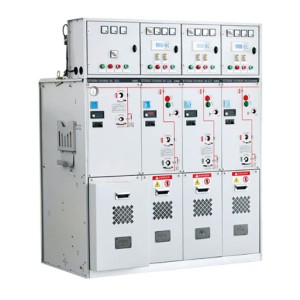

Nous présenterons les performances, les méthodes de fonctionnement sécurisées et les paramètres techniques de l'appareil de commutation compact à moyenne tension SF6 - 12
L'armoire de réseau à anneau isolé SF6 est une sorte d'équipement électrique haute tension, largement utilisé dans les sous-stations, les entreprises industrielles et minières, les chemins de fer, le stockage d'énergie urbaine et d'autres domaines. Il utilise l'hexafluorure de soufre (SF6) comme milieu isolant, ce qui peut tirer pleinement parti de l'excellente stabilité électrique, thermique et chimique du SF6 pour améliorer la stabilité de sécurité et la capacité de charge de l'équipement.
SF6 armoire réseau anneau isolé est composé d'armoire haute tension, armoire moyenne tension, armoire basse tension, armoire barres de bus, armoire couteau au sol, armoire disjoncteur, armoire d'instrument, etc., construire un système électrique isolé au hexafluorure de soufre complet. Sa conception modulaire permet un montage, une maintenance et des mises à niveau faciles, offrant une efficacité plus élevée, une empreinte plus petite et des coûts d'exploitation plus bas par rapport aux autres appareils de commutation haute tension sur le marché.
SF6 armoire de maillage anneau isolé a les caractéristiques suivantes:
1. Haute fiabilité : Les moyens de haute technologie tels que l'interruption sous vide et l'extinction d'arc SF6 peuvent efficacement prévenir l'arc et les fuites, assurant la fiabilité et la sécurité de l'équipement.
2. Sensibilité élevée : Certains utilisent des capteurs de température à fibre optique et des capteurs de pression à fibre optique, qui ont une sensibilité et une vitesse de réponse élevées, et peuvent émettre des alarmes en temps opportun et couper automatiquement l'alimentation électrique en cas d'équipement anormal.
3. Haute stabilité : L'utilisation de matériaux stables de haute qualité, un traitement électrique spécial et une combinaison permettent à l'équipement de maintenir toujours une stabilité élevée et d'excellents indicateurs de performance pendant un fonctionnement à long terme.
4. haute efficacité : L'utilisation d'unités de gestion de l'énergie à haute efficacité et de systèmes de commande électrique peut assurer un fonctionnement sûr et fiable de l'équipement tout en économisant beaucoup de coûts d'exploitation et de consommation d'énergie.
Le développement de l'armoire de réseau en anneau isolé SF6 marque une nouvelle étape dans l'industrie des appareils de commutation haute tension, qui peut non seulement répondre aux besoins des autoroutes modernes, des chemins de fer, du transport rapide urbain et d'autres domaines, mais aussi jouer un rôle important dans le futur processus d'urbanisation et apporter des contributions positives à la sécurité et au développement durable de la société humaine.
Caractéristiques des produits:
1)SF6 - 12 gonflable isolé AC haute pression isolée gazeuse métal fermé armoire de commutation (ci-après dénommée « armoire gonflable haute pression ») est fait de plaque d'aluminium-zinc plaque d'acier, traité par CNC système de traitement flexible, en utilisant la technologie avancée multi-folding, relié par des écrous de rivet et des boulons haute résistance, avec haute précision, résistance à la corrosion, poids léger, haute résistance et forte polyvalence ;
2)Assemblage entièrement métallique, structure d'assemblage modulaire, disjoncteur à vide mécanisme à aimant permanent et disjoncteur à vide mécanisme à ressort, etc. ;
3)La conception de l'armoire a les caractéristiques d'une structure compacte, d'une installation facile et d'un fonctionnement flexible ;
4)La porte de l'armoire est équipée d'un manomètre et d'un indicateur d'ouverture et de fermeture du mécanisme de fonctionnement, qui peut refléter intuitivement l'état de fonctionnement de l'équipement ;
5)Le niveau de protection de l'armoire conventionnelle est IP30.
Environnement d'utilisation
1)Altitude : pas plus de 2000m ;
2)Température ambiante : -10 °C ~ 40 °C ;
3)Humidité relative : ≤ 90% (25 °C) ;
4)Intensité du tremblement de terre : pas plus de 8 degrés
5)L'armoire est limitée à une utilisation intérieure et l'environnement est sec ;
6)Il ne doit pas y avoir de métaux corrosifs et de gaz nocifs qui endommagent l'isolation dans la pièce ;
7)Installation inclination verticale : pas plus de 5 ° ;
8)Aucune forte interférence de champ électromagnétique et vibrations violentes.
Taille du produit
Remarque : La taille, la couleur et le niveau de protection de l'armoire peuvent être personnalisés en fonction des exigences de l'utilisateur.
