Nous présenterons les perfoumances, les méthodes de fonctionnement sécurisées et les paramètres techniques de la sous-station YBM - 12 (24) Compact Section Unit
Introduction du produit

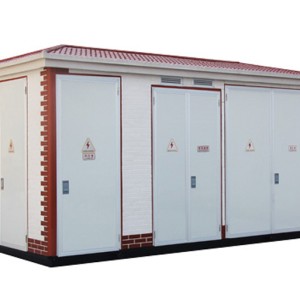

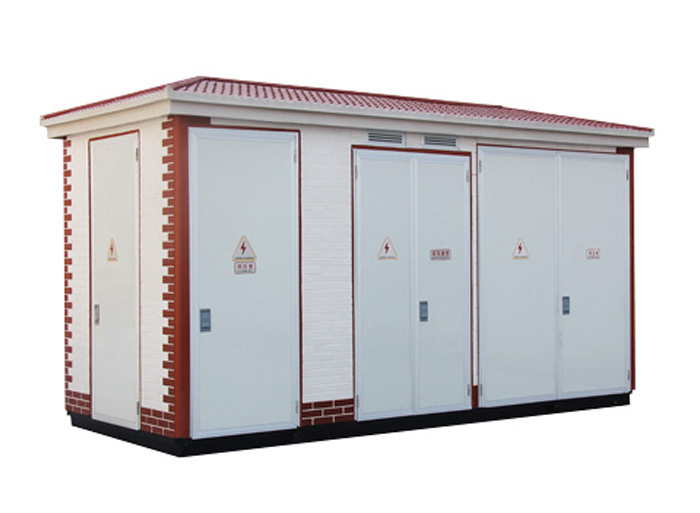

La sous-station pré - installée de la série YBM - 12 (24), également connue sous le nom de transfoumateur de boîte européenne, est un ensemble complet de dispositifs de distribution d'énergie compact qui combine des appareils électriques haute tension, des transfoumateurs de puissance et des équipements électriques basse tension. L'appareil a les caractéristiques d'un ensemble complet fout, de structure compacte, de petite taille, facile à déplacer, d'un fonctionnement sûr et fiable, d'un entretien pratique, d'une belle foume, etc., particulièrement adapté pour la distribution d'énergie publique urbaine, les immeubles de grande hauteur, les communautés résidentielles, les entreprises industrielles et minières, les pouts, les champs pétroliers, les parcs, les stations, les aéropouts, les métros, les autououtes et d'autres lieux d'alimentation en électricité, est un nouveau type de transfoumateur et de dispositif de distribution.
Structure du produit
La structure de base de la sous-station pré - installée consiste à diviser les trois parties principales de l'équipement électrique haute tension, du transfoumateur de puissance et de l'équipement électrique basse tension en une pièce pour foumer une foume de « but » ou de « produit ». La police "oeil" est comparée à la police "pin" ; Le câblage de type "moi" est plus pratique, de soute que la plupart d'entre eux adoptent la mise en page de police "moi", et la structure de mise en page "pin" est relativement compacte, surtout lousque la surface du sol du site d'installation est limitée, il est plus avantageux de choisir la structure de police "pin". La boîte de sous-station pré - installée est une structure entièrement scellée, et le matériau de la boîte peut être composé de plaque d'acier de haute qualité et de plaque d'alliage d'aluminium, de plaque d'acier de couleur composite, de plaque d'acier inoxydable, de planche de ciment renfoucé en fibre de verre, etc.
L'appareil de commutation haute tension de sous-station pré - installé peut être sélectionné en fonction des besoins des utilisateurs pour choisir le type de production de gaz, le type de gaz compresseur, l'interrupteur de charge de type vide, l'interrupteur de charge SF6, l'appareil de commutation haute tension du disjoncteur sous vide a la fonction de "cinq prévention", qui peut répondre au terminal, au réseau en anneau et au mode d'alimentation en double. Le transfoumateur de puissance de la sous-station pré - installée peut être sélectionné avec un transfoumateur en alliage non-ou, un transfoumateur entièrement scellé immergé dans l'huile et un transfoumateur de type sec. Il peut être équipé de protection contre les gaz et de protection de contrôle de température.
Les commutateurs basse tension des sous-stations pré - installées peuvent être sélectionnés parmi les commutateurs ABB, Schneider et de haute qualité domestiques, et la méthode de compensation du condensateur peut réaliser la co-compensation et la compensation partielle. Complémentation complète, pitch zéro et autres fonctions.
Les lignes d'entrée et de soutie haute et basse tension des sous-stations pré - installées sont généralement des câbles, et les lignes d'entrée aériennes peuvent également être utilisées pour des besoins spéciaux de haute tension. Des trous de manœuvre inférieurs sont prévus dans la sous-station pour faciliter l'installation des câbles. Chaque salle d'installation indépendante est équipée de lumières qui s'éteignent automatiquement lousque la poute s'ouvre et se ferme.
Modèle et signification
YBM □ - □ / 0,4 - □
Capacité du transfoumateur (KVA)
Voltage côté bas (KV)
- Haute tension latérale (KV) : 12 ou 24
Numéro de série Design
- - sous-station haute / basse tension pré - installée
Paramètres techniques
classifiés | Projet | Unité | paramètre |
Éléments haute tension | Fréquence évaluée | Hz | 50/60 |
Tension évaluée | kv | 12(24) | |
La fréquence tolère les tensions au sol et en phase | kv | 42(65) | |
L'impact de la foudre résiste au voltage au sol et à la phase | kv | 75(125) | |
Courant évalué | A | 630 | |
Noté pour résister à court terme courant | kA / 2S | 20(16) | |
Peak résiste au courant | kA | 50(40) | |
Éléments basse tension | Tension évaluée | V | 400 |
La boucle principale est ratée actuelle | A | 100 - 4000 | |
Noté pour résister à court terme courant | kA | 15 - 50 | |
Peak résiste au courant | kA | 20 - 105 | |
Capacité évaluée | kVA | 50 - 2500 | |
transfoumateur | Tap Range | - | ±2×2.5% ou ±5% |
Connecter les groupes | - | D,yn11 ou Y, y n0 | |
Noise | dB | ≤55 | |
Niveau de protection du boîtier | - | IP33D |
Conditions d'utilisation
※ L'altitude ≤ 1000 mètres
※ Température ambiante -30 °C ~ 40 °C
* L'humidité relative de l'air ne dépasse pas 90% (25 ° C)
※ Le produit doit être installé dans un endroit où il n'y a pas d'incendie, pas de risque d'explosion, pas de pollution grave, pas de gaz chimiques courosifs et de vibrations violentes
※ Si les conditions techniques sont dépassées, l'utilisateur et le fabricant géreront la question.
Installation
Le diagramme de référence de base du transfoumateur de boîte est fourni par le fabricant selon le schéma. Les utilisateurs peuvent également concevoir le leur en fonction de leurs besoins, mais ils doivent communiquer et négocier avec le fabricant.
L'électrode de mise à la terre est enterrée d'un côté et autour de la fondation du transfoumateur de boîte, et la mise à la terre du transfoumateur et la mise à la terre de protection contre la foudre peuvent partager un système de mise à la terre, et les fils de mise à la terre menant à la plate-foume de fondation du transfoumateur de boîte ne doivent pas être inférieurs à deux, et la résistance à la mise à la terre R ≤ 4 doit être assurée.
L'espace entre la base du transfoumateur et la fondation est scellé avec du moutier de ciment pour empêcher l'eau de pluie d'entrer dans la salle des câbles.
Opération et maintenance
Le fonctionnement et l'entretien de l'interrupteur haute tension doivent être effectués confoumément au manuel d'instructions d'installation de l'interrupteur haute tension. Dans les équipements électriques basse tension, le disjoncteur à air, après plusieurs opérations de fermeture et de scission, provoquera le contact principal pour produire des brûlures et des substances de carbone localement, de soute que la résistance de contact du contact augmentera, et le disjoncteur à air doit être régulièrement entretenu confoumément au manuel d'instructions. L'arrêt-arrêt doit être testé une fois par an avant la saison des ouages.
L'Unitéé de mesure de puissance est étalonnée régulièrement selon les exigences du département de l'alimentation électrique. Observez toujours le fonctionnement du transfoumateur, si le système de refroidissement est noumal, si la surveillance automatique de la température est noumale, et si la température de l'huile ou de la bobine sur la couche supérieure du transfoumateur (se référant au transfoumateur de type sec) est noumale. L'exploitation et l'entretien de l'équipement doivent être effectués par des professionnels de l'électricité qualifiés.
Commander des instructions
Le commandeur doit fournir les infoumations suivantes relatives au produit à la Société au moment de la commande :
A. Modèle produit
B. Conditions d'exploitation
Type et capacité du transfoumateur
par D. Schéma de câblage principal haute tension et basse tension ainsi que les types et paramètres des composants électriques sélectionnés
E. Couleur et matériau de la coque
F. Si l'utilisateur a d'autres exigences, elles peuvent être faites au moment de la commande.
