GCK Commutateur basse tension

Nous présenterons les performances, les méthodes de fonctionnement sûres et les paramètres techniques des appareils de commutation basse tension GCK

1 Utilisations

La série d'extraction a combiné l'appareillage basse tension (ci-après dénommé appareillage). Il convient à AC 50 ~ 60HZ, tension de fonctionnement nominale AC 380V, tension d'isolation nominale 660V, 1600KVA et ci-dessous Le système d'alimentation du transformateur de distribution est utilisé comme distribution d'énergie, puissance, éclairage, compensation de puissance réactive, centre de contrôle du moteur, Et un système hybride de schéma fixe et d'extraction est conçu dans l'armoire standard pour répondre aux différents besoins de la majorité des utilisateurs.

2 Conditions d'utilisation

2. 1. la température de l'air ambiant n'est pas supérieure à 40 ° C, et la température moyenne dans les 24 heures n'est pas supérieure à 35 ° C et pas inférieure à-5 ° C;

2. 2. l'air est propre, et l'humidité relative ne dépasse pas 50% à la température maximale de 40 ° C, et une humidité relative plus élevée est autorisée à la température inférieure, comme 90% à 20 ° C;

2. 3. endroits sans feu, risques d'explosion, poussière sérieuse, corrosion chimique et vibration violente;

2. 4. l'altitude ne dépasse pas 2000m;

2. 5 l'appareillage convient au transport et au stockage aux températures suivantes, -25 °C ~ 55 °C, et pas plus de 70 °C dans un court laps de temps (pas plus de 24 h);

2. 6 Si les conditions d'utilisation ci-dessus ne peuvent pas être remplies, l'utilisateur et le fabricant doivent négocier et résoudre le problème.

3 Caractéristiques structurelles

Le cadre de base de l'appareillage est une structure d'assemblage combinée, qui sont tous fixés et reliés par des vis, plus des portes, des cloisons, des supports et des barres omnibus, des tiroirs et des composants électriques pour former un appareillage complet avec les caractéristiques suivantes:

3. 1. les dimensions extérieures du cadre et des pièces et la taille du trou sont modifiées en fonction du module E = 20mm;

3. 2 Parce que toutes les parties structurelles du cadre sont fixées et reliées par des vis, ce qui évite la déformation et les contraintes de soudage, améliore la précision, a une forte polyvalence, une bonne applicabilité et une grande résistance mécanique, il répond pleinement aux diverses exigences de performance et changements de l'appareillage;

3. 3 Dans le schéma MCC, l'appareillage est divisé en trois zones (salles), la zone de la barre omnibus, la zone de l'équipement électrique et la zone du câble, et les trois zones sont séparées par des plaques d'acier pour assurer le fonctionnement normal de la ligne et empêcher efficacement l'expansion des défauts.

3. 4 dans la solution PC, le mécanisme manuel du disjoncteur AH et ME dépasse de la porte, et il n'est pas nécessaire d'ouvrir le panneau de porte lors de l'utilisation à la main, ce qui est sûr et pratique;

3. 5 Dans le schéma fixe, c'est-à-dire que les caractéristiques du schéma fixe telles que la simplicité, la praticité et le faible coût sont conservées, et il a la même forme d'apparence que la commode, et son intérieur est également divisé en zone de ligne de bus, zone d'équipement électrique et zone de câble, Et les trois zones sont également séparées par des plaques d'acier ou des plaques isolantes, qui sont sûres et fiables, et sont un équipement idéal pour remplacer les anciens produits fixes en Chine.

3. 6 tiroirs d'armoire de MCC ont quatre tailles standard, ils sont 200, 300, 400, 600, structure légère, assemblée facile, exactitude dimensionnelle élevée, peuvent être changés avec la conception et les besoins des utilisateurs, l'unité de tiroir a la bonne interchangeabilité, et a une position fonctionnante et une position de séparation, La poignée peut être verrouillée par un cadenas, dans la position de déconnexion spécifiée;

3. 7 le mécanisme est conçu pour deux types d'alimentation et de consommation d'énergie du système de distribution triphasé à quatre fils et triphasé à cinq fils, le fil neutre de l'autobus N et le fil de mise à la terre protecteur de PE d'autobus sont installés du côté inférieur de l'armoire, et l'extrémité de sortie est connectée à un jeu de barres, De sorte que l'utilisateur puisse relier le câble très commodément.

3. 8 Afin d'assurer la continuité fiable de la mise à la terre, tous les composants généraux tels que les rails de tiroir dans l'armoire sont galvanisés;

3. 9 sans réduire le niveau de protection de la coquille, le dessus de l'armoire de commutateur est équipé d'une couverture naturelle de maille de ventilation.

En bref, le mécanisme adopte une imitation de la structure d'armoire et de rack avancée étrangère, avec une résistance mécanique élevée et un degré élevé de normalisation, et la conformité globale aux normes internationales IEC439 et aux normes nationales GB7251, et son niveau de protection répond à l'IP3X en GB4208, qui équivaut à IP30 en IEC529.

4 Une attention particulière devrait être accordée aux situations suivantes dans la conception et la sélection des produits

4. 1 La hauteur totale du produit est de 2200mm, le haut est la barre omnibus, la partie médiane est la hauteur d'installation des composants électriques, la plus élevée est de 1800mm et la partie inférieure du schéma de fixation doit être soustraite de 200mm, le maximum est de 1600mm (sauf pour le schéma donné 1800mm).

4. 2 Il existe quatre types de largeurs d'armoire: 400, 600, 800, 1000, dans le schéma fixe, il faut faire attention à savoir si la largeur de l'armoire est la même lorsque différents schémas sont sélectionnés dans une armoire, différents schémas de largeur d'armoire ne peuvent pas être combinés dans une armoire, Sauf si le schéma plus étroit peut être combiné dans une armoire plus large, dans le schéma de tiroir, à l'exception du schéma de commutation AH, ME, DWX15, les autres sont de 600mm, la largeur ne peut pas être combinée avec différents schémas de largeur.

4. La prDeondeur des 3 armoires est de 800mm, mais lorsque les lignes supérieure et sortante sont toutes de 1000mm, à l'exception des armoires entrantes.

4. 4 Il existe différentes limites de capacité dans chaque schéma standard. Après la combinaison de chaque schéma d'armoire, il est nécessaire de marquer le numéro de projet, le modèle et les spécifications des composants électriques, le type de fonctionnement de l'interrupteur et le schéma de combinaison de l'appareillage, dans le schéma standard à circuit unique, le commutateur est équipé d'un verrouillage mécanique, De sorte que l'interrupteur ne peut ouvrir le panneau de porte que lorsqu'il est déconnecté, et une attention particulière doit être accordée à la sélection du modèle de commutateur dans la conception et la sélection pour assurer les exigences de performance du dispositif de distribution d'énergie globale.

5 Paramètres techniques (voir tableau 1)

Paramètres techniques de l'appareillage (tableau 1)

Fréquence évaluée de fonctionnement

50~60

Tension évaluée d'opération (V)

380

Tension évaluée d'isolation (V)

660

Le bus horizontal est évalué pour le courant de fonctionnement (A)

1000  1600 2500

Courant de fonctionnement nominal de bus enfichable (A)

630 800  1000  1600

Le connecteur du circuit principal (A)

200 400

Connecteur de circuit auxiliaire (A)

10

LeCourant maximum DeLe circuit d'alimentation (A)

1600

L'actuel Reçu (A)

1000  1600 2000 2500 3200

Le bus principal est évalué pendant une courte période pour résister au courant Pour 1Deuxième RMS (KA).)

30 50 80

Le bus principal est évalué pour les pics de courant de tenue à court terme (KA).)

63  105  176

Fréquence de puissance Resist Voltage Pour 1Minute (V)

2500

Contrôle de la capacité du moteur (KW)

0.5~320

Niveau de protection de l'enceinte (grade)

IP30

6. Dimensions

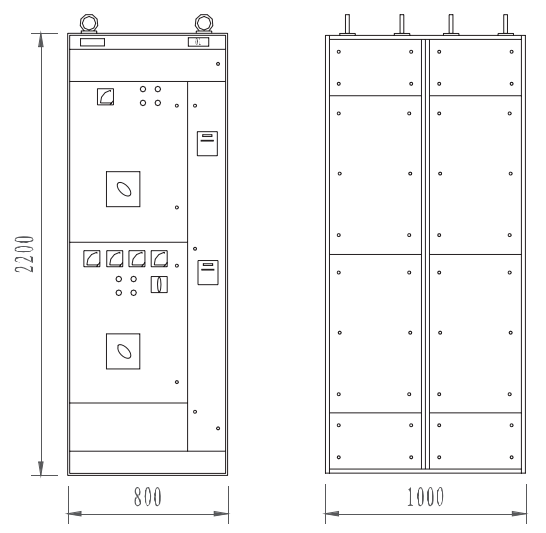

Fig.1 Dimensions hors tout de l'armoire de jeu de barres et de l'armoire d'entrée I

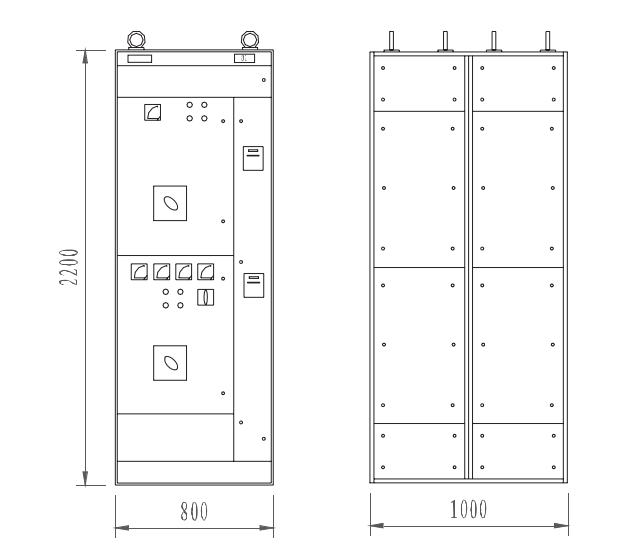

Fig. 2 Dimensions d'ensemble de l'armoire d'entrée de type II

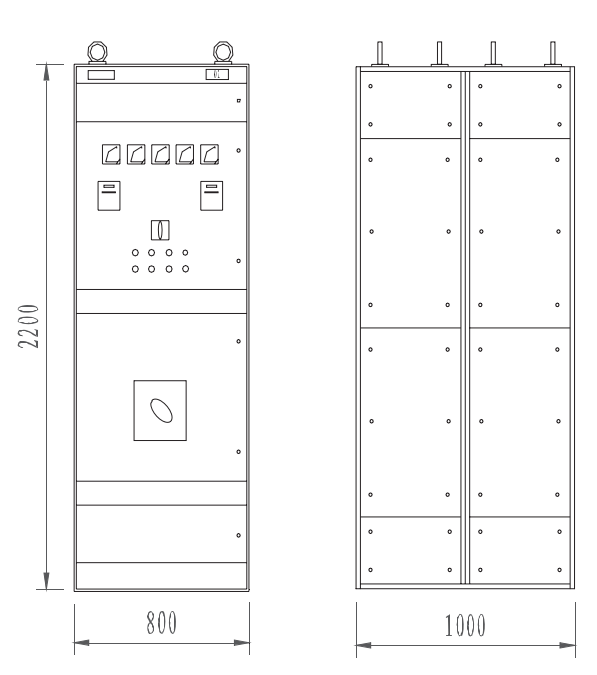

Fig.3 Dimensions globales de l'armoire de commande et de l'armoire de condensateur

7. Taille de montage

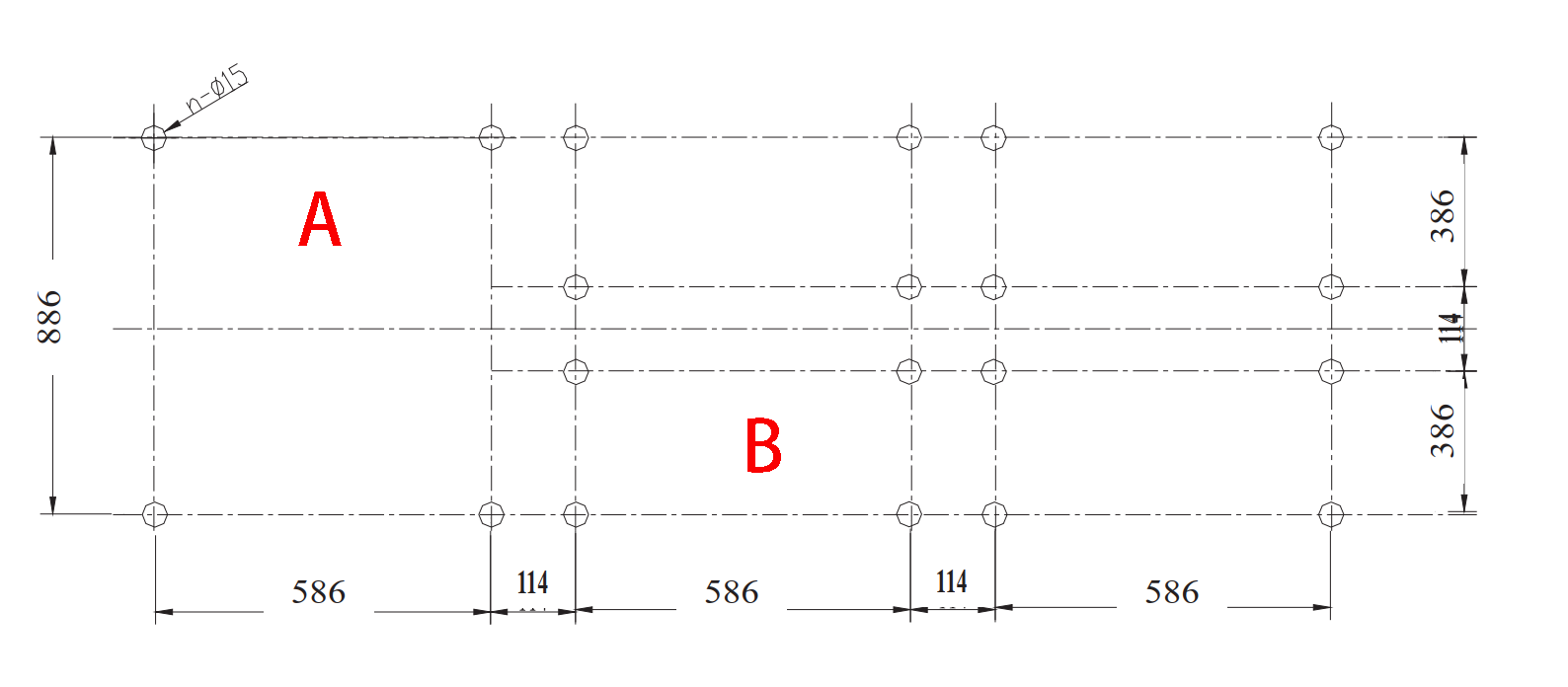

Taille A de l'installation Fig.4: armoire d'admission B: armoire de conducteur

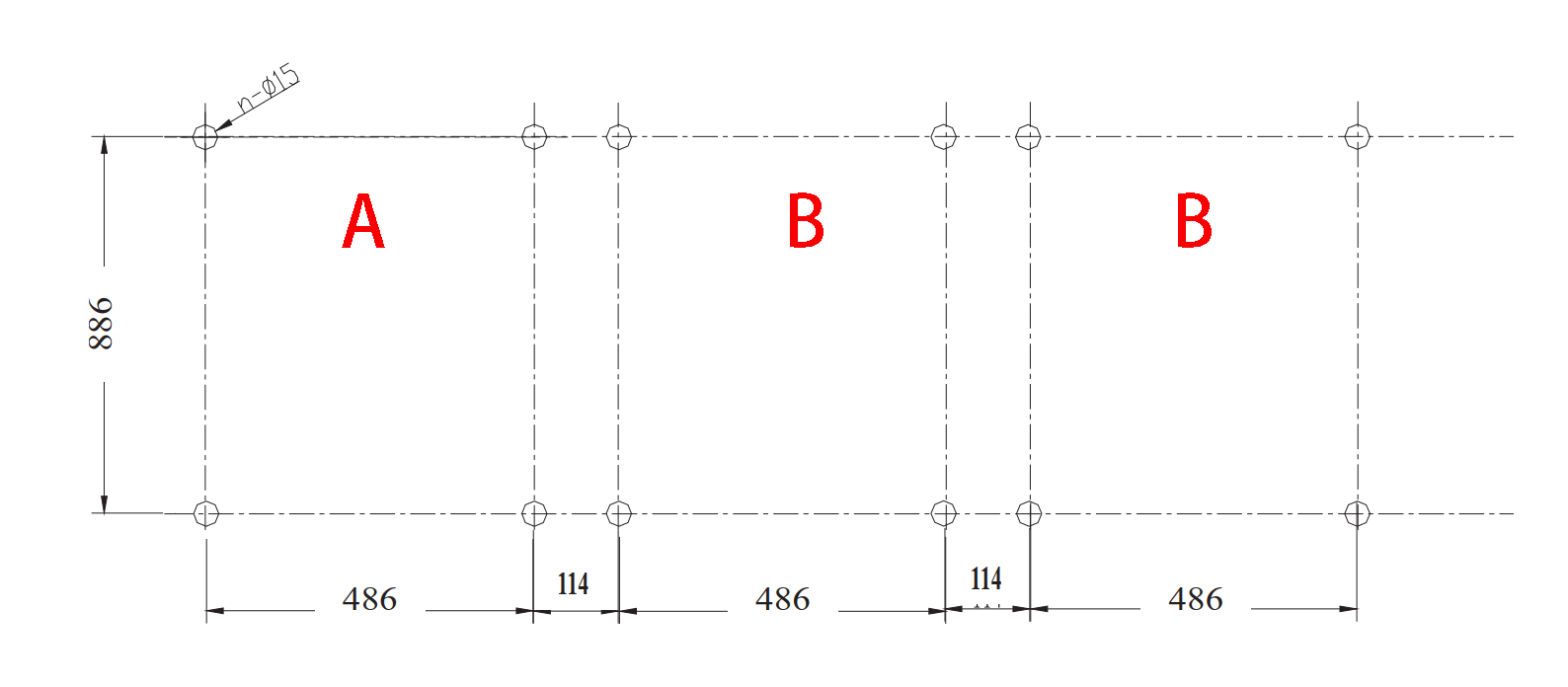

Fig.5 Taille d'installation d'armoire de ficelleA: armoire d'entrée B: armoire d'alimentation
