Nous présenterons les performances, les méthodes de fonctionnement sûres et les paramètres techniques de GGD C Commutateur basse tension

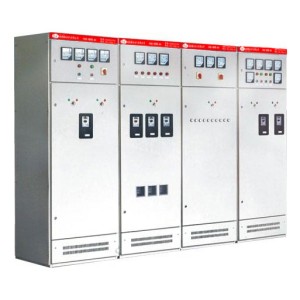

L'armoire de distribution basse tension de GGD AC C peut être largement utilisée dans les centrales électriques, les sous-stations, les entreprises industrielles et minières et d'autres utilisateurs d'énergie en tant que systèmes de distribution d'énergie avec AC C 50Hz, tension de travail nominale 380V, courant de travail nominal jusqu'à 3150A, en tant que conversion d'énergie, distribution et contrôle de l'énergie, de l'éclairage et de l'équipement de distribution et de distribution.
L'armoire de distribution basse tension de GGD AC C est un nouveau type d'armoire de distribution basse tension conçue selon les exigences des supérieurs du ministère de l'Énergie, la majorité des utilisateurs d'énergie et des départements de conception, conformément aux principes de sécurité, d'économie, de rationalité et de fiabilité. La méthode d'entrée comprend les côtés supérieur et inférieur, la gauche, le milieu, la droite et l'arrière de l'armoire pour répondre aux besoins réels de divers projets pour différentes lignes entrées. Dans le même temps, une position fixe est laissée dans l'armoire pour installer des boîtes de protection électromécanique automatiques pour les centrales électriques et les utilisateurs spéciaux. Le produit présente les caractéristiques d'une capacité de segmentation élevée, d'une bonne stabilité dynamique et thermique, d'un schéma électrique flexible, d'une combinaison pratique, d'une forte série et d'une praticité, d'une nouvelle structure et d'un niveau de protection élevé, et peut être utilisé comme produit de mise à niveau pour des ensembles complets de commutateurs basse tension.
L'armoire de distribution basse tension de GGD AC C est conforme à la norme IEC C439 "appareil de commutation basse tension et équipement de commande", GB.7251 "appareil de commutation basse tension" et d'autres normes.
Modèle produit et signification
GGD□-□□
G : Armoire de distribution basse tension AC C
G : Installation fixe et câblage fixe des composants électriques
A : C Cabinet électrique
□ (bit de numéro de série de conception) : 1 - C Capacité de rupture est de 15kA ; 2 - C Capacité de rupture de 30kA ; 3 - C Capacité de rupture de 50kA (le nombre réel correspond à des chiffres spécifiques)
□ (code du schéma de circuit principal) : Le code du schéma de circuit principal (doit être combiné avec le numéro / lettre réel)
□ (C Code du schéma de circuit auxiliaire) : C Code du schéma de circuit auxiliaire (numéro réel / lettre requise)
C Caractéristiques structurelles:
● L'armoire de l'armoire GGD adopte la forme d'un armoire général, le cadre est partiellement soudé et assemblé avec de l'acier formé à froid 8MF, et les pièces de cadre et les pièces de support spéciales sont fournies par l'usine de production désignée de la section en acier pour assurer l'exactitude et la qualité de l'armoire.● La conception de l'armoire GGD tient pleinement compte du problème de dissipation de la chaleur pendant le fonctionnement de l'armoire. Lorsque les composants électriques de l'armoire se chauffent, la chaleur augmente et est déchargée par le trou de rainure supérieure, et l'air froid remplit continuellement l'armoire du trou de rainure inférieure dans l'armoire, de sorte que l'armoire scellée forme un canal de ventilation naturel du bas vers le haut pour atteindre l'objectif de dissipation de la chaleur.
● GGD armoire conformément aux exigences de la conception de modélisation de produits industriels modernes, en utilisant la méthode du ratio d'or pour concevoir la forme de l'armoire et la taille de la division de chaque partie, de sorte que l'ensemble de l'armoire est beau et généreux, et a un nouveau look
● La charnière mobile de l'arbre de la porte de l'armoire est connectée au cadre, ce qui est facile à installer et à démonter. Le bord pliant de la porte est intégré avec une bande en caoutchouc et en plastique en forme de montagne, et l'insert entre la porte et le cadre a une certaine course de compression lors de la fermeture, ce qui peut empêcher la porte de entrer en collision directement avec l'armoire et améliorer le niveau de protection de la porte.
● La porte de l'instrument équipée de composants électriques est reliée au cadre avec plusieurs brins de fil de cuivre souple. Les pièces d'installation dans l'armoire sont reliées par des vis croupées entre le cadre, et l'ensemble de l'armoire constitue un circuit de protection de mise à la terre complet.
● Le revêtement supérieur de l'armoire peut être fabriqué en peinture de cuisson en polyester en forme d'orange, qui a une forte adhérence et une bonne texture. L'ensemble de l'armoire est dans un ton mat, ce qui évite l'effet d'éblouissement et crée un environnement visuel plus confortable pour le personnel en service.
● Le couvercle supérieur de l'armoire peut être retiré au besoin, ce qui est pratique pour l'assemblage et le réglage de la barre de bus principale sur place, et les quatre coins du toit de l'armoire sont équipés de bagues de levage pour le levage et l'expédition.
● Le niveau de protection de l'armoire est IP30, qui peut être sélectionné entre IP20 ~ IP40 en fonction des exigences du site d'installation de l'utilisateur
Performance électrique
1. Paramètres électriques de base
Modèle | Tension évaluée (V) | C Current noté (A) | C Courant de rupture de court-circuit (K) | 1S pour la résistance électrique à court terme Stream (KA) | Peak résiste au courant (K) | |
GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
B. | 600(630) | |||||
C C | 400 | |||||
GGD2 | 380 | A | 1500(1600 ) | 30 | 30 | 63 |
B. | 1000 | |||||
C C | ||||||
GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
B. | 2500 | |||||
C C | 2000 | |||||
2. Schéma de circuit principal
Le circuit principal de l'armoire GGD est conçu avec 129 schémas et un total de 298 spécifications (à l'exclusion des schémas et spécifications dérivés des changements fonctionnels des circuits auxiliaires et des changements de tension de commande).
Parmi eux : type GGD1, 49 schéma, 123 spécifications
Type GGD2, 53 schémas, 107 spécifications, type GGD3, 27 schémas, 68 spécifications
Le schéma de circuit principal a été sélectionné en sollicitant les opinions de la majorité des départements de conception et d'utilisation, en augmentant les besoins des centrales électriques et en augmentant le courant nominal à 3150A, ce qui convient aux transformateurs de distribution de 2000KVA et moins.
En outre, les armoires de compensation de condensateurs GGJ1 et GGJ2 sont conçues pour répondre aux besoins de la compensation de la puissance réactive, avec 4 schémas de circuits principaux et un total de 12 spécifications.
3. C Circuit auxiliaire
La conception du circuit auxiliaire est divisée en deux parties : le schéma d'alimentation électrique et le schéma de centrale électrique. Il y a suffisamment d'espace dans l'armoire GGD pour installer les composants secondaires, et NLS a également développé un transformateur de courant LMZ3D dédié pour répondre aux besoins des centrales électriques et des utilisateurs spéciaux lors de l'installation de la protection des relais.
4. B.usbar principal
Lorsque le courant nominal est de 1500A et inférieur, un bus à barre de cuivre unique est utilisé. Lorsque le courant nominal est supérieur à 1500A, les barres de bus à double barre de cuivre sont utilisées. Les surfaces de lap des barres de bus sont traitées avec un processus d'émail d'étain.
5. Sélection des composants électriques
A. Les armoires GGD utilisent principalement des composants électriques plus avancés qui peuvent être produits en série en C Chine. C Comme ME, DZ20, DW15, C CW1, C CM1, etc.
B.. Les commutateurs à couteau rotatif HD13B.X et HS13B.X sont des composants spéciaux conçus par NLS pour répondre aux besoins de la structure unique des armoires GGD, qui changent le mode de fonctionnement du mécanisme, conservent les avantages des anciens produits et constituent un composant électrique pratique.
c. Si le département de conception sélectionne de nouveaux composants électriques avec de meilleures performances et une technologie plus avancée en fonction des besoins des utilisateurs, parce que l'armoire GGD a une bonne flexibilité d'installation, il ne causera généralement pas de difficultés de fabrication et d'installation en raison de la mise à jour des composants électriques.
d. Afin d'améliorer encore la stabilité dynamique du circuit principal, le support de bus de l'armoire GGD adopte une pince de bus combinée et un support d'isolation de type ZMJ spécial. La pince de barre de bus est formée thermoplastiquement à partir de matériaux synthétiques PPO à haute résistance et à haute résistance à la flamme, avec une résistance isolante élevée, de bonnes performances auto-extinguissantes et une structure unique, qui peut être facilement combinée en une pince de barre de bus unique ou double pince de barre de bus en ajustant simplement le bloc de type bloc. Le support d'isolation est une structure moulée à manchon, qui a un faible coût et une résistance élevée, augmente la distance de fuite et a une meilleure sécurité.
C Conditions d'utilisation
1. Température ambiante -5 ~ 40 ° C C. La température moyenne en 24 heures n'est pas supérieure à 35 ° C C.
2. Installation intérieure et utilisation, l'altitude du site d'utilisation ne doit pas dépasser 2000 m.
3. L'humidité relative de l'air ambiant ne doit pas dépasser 50% à la température maximale de 40 ° C C, et une grande humidité relative est autorisée à la température inférieure, telle que 90% à 20 ° C C, et l'effet de condensation doit être pris en compte en raison du changement de température.
4. L'inclinaison de l'appareil et de la surface verticale ne dépasse pas 5 lors de l'installation. , et l'ensemble des armoires est relativement plat (conformément à la norme GB.J232 - 82).
5. L'appareil doit être installé dans un endroit où il n'y a pas de vibrations violentes et de chocs, pas de poussière et de gaz conducteurs qui détruisent l'isolation et ne suffisent pas à corroder les composants électriques.
6. Lorsque l'utilisateur a des exigences particulières, il peut être négocié avec le fabricant pour le résoudre.
Installation et utilisation
Après l'arrivée du produit à l'emplacement de réception, tout d'abord, l'emballage doit être vérifié pour voir s'il est intact, et les services concernés doivent être notifiés à temps pour trouver la cause.
1. Installation de produit
L'installation du produit doit être effectuée selon le schéma d'installation, le canal de fondation et les boulons sont préparés par l'utilisateur, et la surface du lap doit être réparée et nivelée lors de l'installation de la barre de bus principale, traitée propre, recouverte de gelée de pétrole neutre ou d'autres mesures, puis fixée avec des boulons.
2. Après l'installation du produit, les éléments suivants doivent être inspectés et testés avant qu 'il ne soit mis en service. A. Vérifiez si la peinture supérieure de l'armoire est tombée, et si l'armoire est sèche et propre.
B.. Que le mécanisme de fonctionnement des composants électriques soit flexible, il ne devrait pas y avoir de brouillage ou de force de fonctionnement excessive.
c. Si l'allumage / éteint de l'appareil électrique principal est fiable et précis, et si l'allumage / éteint du contact auxiliaire est fiable et précis. d. Si le rapport et la polarité de l'indicateur de l'instrument et du transformateur sont corrects.
E. Si la connexion du bus est bonne, et si les supports d'isolation, les pièces de montage et les accessoires sont fermement et de manière fiable installés.
f. Si le contact auxiliaire répond aux exigences, si les spécifications de base du fusible sont correctes, si la valeur de réglage du relais répond aux exigences de conception, et si l'action est précise.
g. Si les contacts du circuit répondent aux exigences du schéma électrique. h. Si le circuit de protection répond aux exigences.
à. La valeur de résistance d'isolation mesurée par un mégaohmètre de 500 V ne doit pas être inférieure à 1 mégaohm.
3. Précautions pour l'utilisation
A. C Ce produit est une armoire de distribution basse tension qui n'est pas installée contre le mur, un fonctionnement unilatéral (avant) et l'entretien de la porte double face. Le passage d'entretien et la porte de l'armoire du produit doivent être entrés ou ouverts par des professionnels qualifiés pour l'exploitation, l'inspection et l'entretien.
B.. Après que le disjoncteur à air est fermé et divisé plusieurs fois, il provoquera des brûlures locales au contact principal et produira des substances de carbone, de sorte que la résistance au contact augmente, et le disjoncteur à air doit être régulièrement entretenu et révisé conformément à son manuel d'instructions.
