La sous-station de boîte semi-enterrée de la série YBBD - 12 (appelée sous-station de boîte semi-souterraine, également connue sous le nom de sous-station de boîte souterraine paysage) est une nouvelle génération de transformateurs de boîte nouvellement développés sur la base de la recherche et de la discussion complète de la construction et de la gestion urbaines modernes. Sa partie principale est enterrée sous terre, occupant peu ou pas de terrain, l'effet visuel est très bon, résolvant efficacement la contradiction entre la pénurie de terres urbaines et le psoriasis urbain, harmonieuse et unifiante avec l'environnement environnant, et est hautement estimé par la majorité des experts et des utilisateurs. La sous-station de boîte semi-enterrée se réfère à l'ensemble complet de la sous-station de boîte est installée dans une boîte entièrement scellée et l'ensemble est réglé en dessous du niveau du sol, il est le même que la sous-station de type boîte au sol, l'équipement interne est le même, la même tension d'entrée de 10KV est réduite à la tension de distribution de 400 / 220V par le transformateur, puis envoyée au point de charge, qui peut être utilisé pour le système de distribution du réseau en anneau, et peut également être utilisé comme sous-station d'alimentation électrique terminale du réseau électrique radial. La boîte semi-enterrée a une excellente résistance à la corrosion et à la pression, et a une étanchéité absolue.
La poursuite de la « nouveauté » et de la « beauté » et la protection de l'environnement des installations électriques urbaines modernes sont la tendance de la construction et du développement de l'énergie d'aujourd 'hui, et c'est aussi un symbole important du degré de modernisation et de civilisation d'une ville. Dans le but de créer des équipements électriques de première classe, d'embellir l'environnement urbain et de servir la société, notre société s'efforce activement de résoudre l'installation et l'entretien actuels des équipements électriques, tels que l'ingénierie souterraine de ligne aérienne, l'érosion des pulvérisations salines typhons côtiers, la vision environnementale et de nombreuses autres difficultés, et introduit et absorbe la technologie avancée étrangère pour développer des sous-stations de boîtes semi-enterrées non métalliques respectueuses de l'environnement.
2. Overview
2.1. Modèle et signification:
Y B BD □ / 0.4 □
Capacité du transformateur KVA
Tension nominale KV du côté basse tension
Tension nominale du côté haute tension KV, 12, 40,5
À-Méthode d'installation, installation semi-enterrée BD
À la sous-station de la boîte
À─ Pré-installé
2.2. Conditions d'utilisation:
Conditions normales d'utilisation
a) Altitude
L'altitude ne dépasse pas 1000m
b) Température ambiante
Température maximale 40 °C
Température minimale -30 °C
c) Humidité relative
À 25 ° C, l'humidité relative de l'air ne dépasse pas 95 %, et la moyenne mensuelle ne dépasse pas 90 %.
D) Environnement d'installation
L'environnement d'installation doit être exempt de mouvement évident de la saleté, d'explosifs, de gaz corrosifs et de poussière. Le site d'installation doit être exempt de vibrations violentes et de chocs et ne peut pas être placé dans des endroits bas.
Conditions particulières d'utilisation
En plus des conditions normales d'utilisation ci-dessus, les autres conditions d'utilisation sont conformes aux dispositions de GB1094.1, GB / T11022, GB / T14048.1 et GB7251.1.
2.3. Principaux paramètres:
Numéro de série | Items | Unité | Unité haute tension | transformateur | Chambre basse pression | |
Load switch | Fuse | |||||
1 | Tension évaluée | kV | 12 | 10/0.4 | 0.4 | |
2 | Courant évalué | A | 630 | 12-125 | 300-2500 | |
3 | Fréquence de puissance nominale résister à la tension | kV | 42/48 | 35 | 2.5 | |
4 | Résistance à l'impact de la foudre | kV | 75/85 | 75 | 8 | |
5 | Courant de rupture raté | kA | 20 | 31.5 | ||
6 | Courant évalué de fermeture de court-circuit | kA | 50 | |||
7 | Peak résiste au courant | kA | 50 | |||
8 | Noté pour résister à court terme courant | kA | 20 | |||
9 | Capacité évaluée | kVA | ≤1600 | |||
10 | Niveau de bruit | dB | <55 | |||
11 | Niveau de protection | Chambre haute tension IP33, Chambre de transformation IP23, Chambre basse tension IP33 | ||||
Caractéristiques structurelles:
|

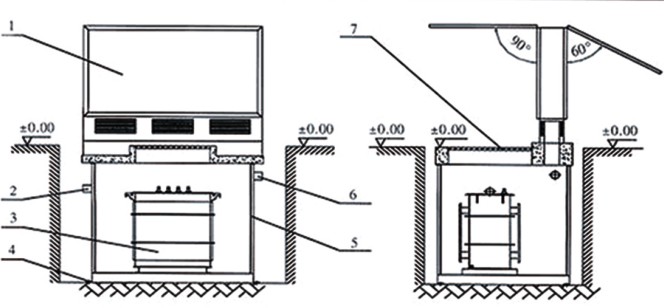

| Fig. 1 Schéma de la structure du transformateur semi-enterré 1-Équipement de distribution d'énergie de type boîte légère : trou d'entrée de câble 2 - haute tension ; transformateur combiné 3 - souterrain : trou d'installation de fondation 4 - pit 5-Fondation de jeu préfabriquée ; trou de sortie de câble 6 - basse tension ; couverture de port d'exploitation 7 - puits |
3.1 Structure
La structure du transformateur caisson semi-enterré est représentée sur la figure 1.

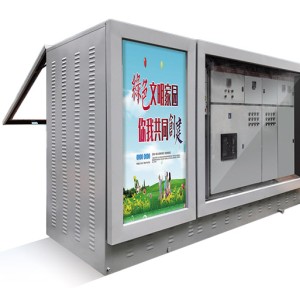

Les transformateurs de boîte semi-enterrés sont principalement composés de transformateurs souterrains et de commutateurs extérieurs de boîte de lumière publicitaire. Le transformateur souterrain est un nouveau type d'équipement de sous-station compact qui combine transformateurs, commutateurs de charge haute tension, fusibles, etc., qui est installé dans la fosse, n'occupe pas d'espace de surface et peut être submergé dans l'eau pendant une période de temps. Le type de boîte de lumière publicitaire est une structure mixte intégrant des panneaux d'affichage et un appareil de commutation extérieur, qui est installé au sol. L'intérieur de la boîte est une armoire de distribution haute et basse tension extérieure, et les deux côtés sont des boîtes de lumière publicitaire, qui a d'excellents effets visuels.
3.2 caractéristiques structurelles
3.2.1 Transformateur combiné souterrain
Le transformateur combiné souterrain utilisé dans le transformateur souterrain a les caractéristiques suivantes ::
(1)La boîte est en acier inoxydable, entièrement scellée, avec un niveau de protection IP68, et peut être immergée dans l'eau pour le fonctionnement.
(2)Les lignes d'entrée et de sortie haute et basse tension adoptent des méthodes de câblage étanches et entièrement scellées, entièrement isolées et entièrement blindées, qui sont plus sûres à utiliser.
(3)L'huile de transformateur d'alkyle naphthénique est utilisée pour assurer une bonne capacité de dissipation de chaleur,
(4)Le noyau de fer en alliage amorphe peut être utilisé, ce qui a un effet important d'économie d'énergie.
(5)Haute résistance à la chaleur d'isolation et protection de l'environnement.
(6) les fusibles de secours et embrochables donnent au transformateur une protection plus sûre.
(7)L'interrupteur de charge a deux, trois et quatre positions, ce qui convient à une variété de systèmes d'alimentation électrique.
3.2.2 Fondation de la fosse préfabriquée
La fondation de la fosse de la transformation enterrée est préfabriquée dans l'usine, et la fondation de la fosse préfabriquée a les caractéristiques suivantes:
(1)La fondation de la fosse peut être pré - pressée avec des tôles d'acier supérieures à 6 mm, et la structure est entièrement scellée pour s'assurer que l'eau de surface et d'autres débris ne peuvent pas entrer dans la fosse : la structure en béton armé préfabriqué peut également être utilisée, et la technologie étanche avancée est utilisée pour s'assurer que la fondation ne fuit pas.
(2)Un réservoir de collecte d'eau est prévu au fond de la fosse et une pompe submersible contrôlée par le système de drainage automatique est installée.
(3)Des supports de montage de câbles haute et basse tension sont installés dans la fosse pour faciliter l'installation et la fixation du câble.
(4)L'éclairage imperméable est installé dans la fosse pour une maintenance facile.
(5) le couvercle supérieur de base est équipé d'un trou d'homme ouvert.
3.2.3 Appareillage extérieur de boîte à lumière de la publicité
(1)La coque de protection de l'appareil de commutation adopte la structure de la boîte de lumière publicitaire, et les deux portes de la coque de la boîte de lumière peuvent être ouvertes sous tous les angles, et il y a un positionnement de support à ressort pneumatique, qui est pratique pour le fonctionnement et l'entretien de l'appareil de commutation.
(2)La boîte lumineuse est équipée d'une couche d'isolation thermique, qui a un bon effet d'isolation thermique.
(3)Les deux côtés de la coque de la boîte lumineuse sont des panneaux publicitaires, et des éléments émetteurs de lumière LED de petite taille et de source lumineuse uniforme sont adoptés.
(4)La serrure de la porte de la boîte lumineuse publicitaire et du commutateur sont réglés indépendamment, et l'entretien de la boîte lumineuse n'affecte pas le fonctionnement du commutateur.
(5)La coque de la boîte lumineuse est équipée d'un dispositif d'alarme audio et lumineuse, qui peut envoyer un signal d'alarme s'il est endommagé par le monde extérieur.
(6)L'appareil de commutation adopte une structure de porte à double couche, le niveau de protection atteint IP34, et la deuxième couche est la porte de l'instrument pour s'assurer qu 'après la coque de la boîte lumineuse est détruite, l'armoire basse tension atteint toujours le niveau de protection d'un produit basse tension extérieur complet et indépendant.
(7)Le ventilateur caché dans la coque de la boîte de lumière peut automatiquement évacuer et fournir de l'air à la fondation de la fosse pour réduire la température et déshumidifier.
3.3
Dissipation imperméable et thermique
3.3.1 Traitement étanche de la transformation souterraine
Bien que le transformateur combiné souterrain du transformateur souterrain soit autorisé à fonctionner sous l'eau, l'étanchéité et le drainage dans la fondation de la fosse sont soigneusement conçus pour le fonctionnement sûr et fiable à long terme du transformateur souterrain.
Pour les zones avec un faible niveau d'eau souterraine (inférieur au fond de la fondation de la fosse), une structure de fosse préfabriquée est adoptée, le trou de ventilation au sommet de la fosse a une ventilation efficace et une capacité imperméable à la pluie, et le fond de la fondation de la fosse est posé avec des cailloux de sable à courant d'eau, et l'eau peut s'infiltrer directement dans le sol.
3.3.2
Dissipation de la chaleur des changements enterrés
Le transformateur de boîte souterraine assure principalement la hausse de température et la dissipation de la chaleur du transformateur souterrain des aspects suivants ::
(1)Les transformateurs souterrains utilisent des produits à faible perte de série 11 ou des produits de noyau d'alliage amorphe, ce qui réduit considérablement la perte de charge et la perte de charge, de sorte que la production de chaleur est faible.
(2)Le niveau de résistance thermique du transformateur est élevé, avec une grande marge d'augmentation de température, ce qui améliore également la capacité de surcharge du transformateur.
(3)Le transformateur souterrain utilise de l'huile de transformateur naphthénique (ou huile à point d'inflammation élevé), qui peut circuler en continu à une température extrêmement basse sans ajouter d'additifs, et ses bonnes caractéristiques de temps de viscosité rendent la vitesse d'écoulement de la vitesse d'huile plus rapide lorsque la température augmente, assurant que le produit a une bonne capacité de dissipation de chaleur.
(4)Entre la boîte de distribution et la fosse de fondation, des ventilateurs d'entrée et de sortie sont installés, et le refroidissement de l'air de transmission / d'échappement forcé est effectué lorsque l'élévation de température du transformateur combiné souterrain atteint la valeur réglée pour assurer le progrès normal du transformateur souterrain.
