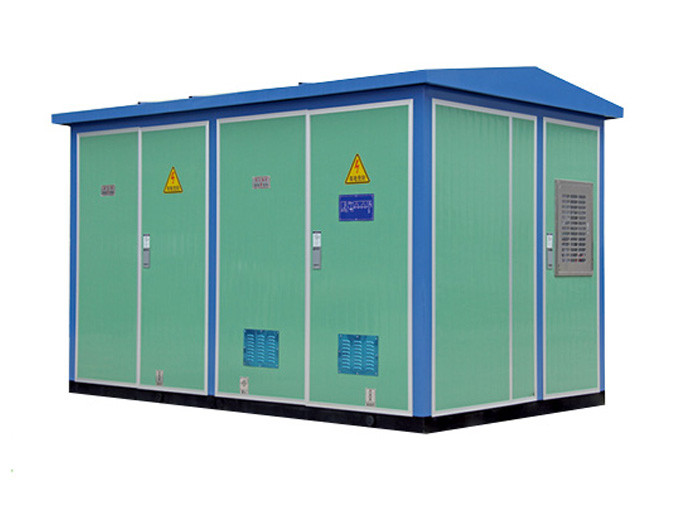

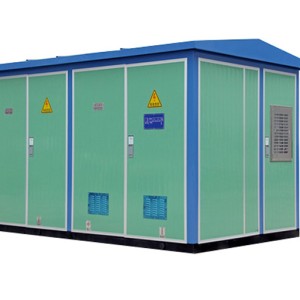

Transformateur inverseur / sous-station compacte YBM (P) 35F / 0.69kV

YBM (P) 35F / 0,69kV haute tension / basse tension pré - installé sous-station série produits sont spécialement conçus et développés par notre société pour la production d'énergie éolienne, la tension de sortie de l'éolienne est de 0,69kV, boosté à 35kV par 0,69 / 35kV transformateur, et transporté à la station d'amplification 35 / 110 kV par la ligne de câble 35 kV après avoir formé une Unitéé commune à travers plusieurs circuits du côté de la sortie 35 kv. La sous-station pré - installée est un produit complet de sous-station qui combine des transformateurs step-up, des appareils de commutation haute tension, des appareils de commutation basse tension et des transformateurs de puissance et d'autres équipements auxiliaires, et se combine raisonnablement avec la boîte. Ses performances sont entièrement conformes à GB / T17467 "High / Low Voltage Pré - Installed Sous-station", qui est un nouveau type de sous-station pré - installée développée pour les exigences d'utilisation spéciale de la production d'énergie éolienne, avec les avantages d'un ensemble complet fort, d'une installation facile, d'une courte période de construction, de faibles coûts d'exploitation, d'une résistance structurelle élevée, de fortes performances anticorrosion, etc., Il convient parfaitement aux plages, aux prairies, aux déserts et à d'autres environnements d'exploitation avec des conditions naturelles difficiles, et la performance répond pleinement aux exigences de l'utilisation des parcs éoliens.

1. Modèle et signification

YB M(P) - 35 (F) /0,69-□

À-CI-Capacité de transformateur (K.VA)

Tension latérale de └ ~-Bas (kilovolt)

À-─ Dédié aux parcs éoliens

Tension latérale haute tension (K.V)

À-İ─M: structure de Muzi, structure de P: Pinzig

- - sous-station haute / basse tension pré - installée

2. conditions environnementales normales d'utilisation

2.1 Conditions normales d'utilisation

2.1.1 Température ambiante de fonctionnement: la température de l'air ambiant ne dépasse pas 45 ° C et la moyenne mesurée dans les 24 heures ne dépasse pas 35 ° C et la température minimale de l'air ambiant est de-30 ° C;

2.1.2 Humidité ambiante: l'humidité relative moyenne quotidienne ne dépasse pas 95%; la moyenne quotidienne de la pression de vapeur d'eau ne dépasse pas 2.2kPa, et la moyenne quotidienne de l'humidité relative ne dépasse pas 90%; La pression mensuelle moyenne de vapeur d'eau ne dépasse pas 1.8 kPa

2.1.3 Altitude: ≤ 1000 mètres

2.1.4 Résistance sismique: Accélération horizontale sismique: moins de 0,4 m/s²

Accélération verticale du tremblement de terre: moins de 0,2 m/s °

Facteur de sécurité: 1,67

2.1.5 Il n'y a aucune vibration violente au site d'installation, et l'inclinaison n'est pas plus grande que 3 °;

2.1.6 La vitesse du vent n'est pas supérieure à 35 m/s

2.2 Conditions particulières d'utilisation

Si les conditions normales d'utilisation ne peuvent pas répondre aux exigences, il peut être négocié avec le fabricant.

3. principaux paramètres techniques

3.1 Paramètres évalués de la variable de boîte

3.1.1 Tension

Tension évaluée du côté haute tension: 35kV

Tension évaluée du côté de basse tension: 0.69kV

3.1.2 Fréquence nominale: 50Hz

3.1.3 Niveau d'isolation évalué

Le niveau d'isolation nominal de l'appareillage est conforme aux dispositions de DL404-91 «Conditions techniques pour commander l'appareillage haute tension à courant alternatif intérieur».

Côté haute tension: entre la terre et la rupture d'isolation de phase

Tension de tenue de fréquence de puissance: 95kV 110kV

Tension de choc de crête: 185kV 215kV

Basse pression côté:

Tension de tenue de fréquence de puissance: 2500V

3.1.4 Nombre de phases: trois phases

3.1.5 niveau de protection de Cabinet: IP44D

3.2 Paramètres techniques principaux des transformateurs

3.2.1 Normes techniques

Le transformateur est conforme à GB1094.1 ~ 1094.5 "Transformateur de puissance" et GB6451.1 "Paramètres techniques et exigences pour le transformateur de puissance immergé dans l'huile triphasé"

3.2.2 Paramètres techniques

4. structure et caractéristiques du produit

4.1.1 Les parcs éoliens sont généralement construits dans les plaines marématiques, les mers peu profondes, les prairies, les déserts et d'autres endroits avec des conditions naturelles rares, et différents procédés anticorrosion sont utilisés en fonction des différents environnements d'utilisation pour assurer la durée de vie des sous-stations pré - installées.

4.1.2 La disposition globale du transformateur de boîte est le type de « produit », et ses avantages sont les suivants : structure compacte, raisonnable, petite apparence et volume ; la connexion entre les principaux composants est pratique, et la quantité de rangée de cuivre est considérablement réduite ; l'espace de câblage et l'espace d'entretien des câbles d'entrée et de sortie sont grands, ce qui est pratique pour l'assemblage et l'entretien Structure de la boîte : toutes les pièces structurelles en métal sont sablées, galvanisées à chaud et peintes, ce qui peut s'assurer que l'équipement est utilisé dans un environnement humide et lourd de pulvérisation saline avec une forte résistance à la rouille, tous les panneaux de porte et les panneaux muraux, il n'y a pas d'intercalaire, et le milieu est rempli de matériaux isolants composites en polyuréthane et en silicate, qui a d'excellentes performances d'isolation thermique pour s'assurer que l'équipement est rapidement et en toute sécurité mis en service dans un environnement froid.

4.1.3 Le transformateur adopte principalement un transformateur de puissance à faible perte triphasé à double enroulement à régulation de tension sans charge S11 immergé dans l'huile, et d'autres types de transformateurs de puissance peuvent être configurés en fonction des exigences. Le transformateur de puissance de type S11 a adopté une série de réformes dans les matériaux, le processus et la structure, de sorte que les performances électriques du produit ont atteint le niveau avancé de produits similaires dans les années 90 internationales, et sa perte de charge sans charge et sa perte de charge sont inférieures aux exigences des normes nationales, avec les caractéristiques d'une efficacité élevée et de faibles pertes, ce qui peut économiser beaucoup de consommation d'énergie et de coûts d'exploitation, Les avantages sociaux sont significatifs Le noyau de fer adopte une feuille d'acier en silicium orientée grain laminée à froid de haute qualité et utilise une méthode d'empilement de joint à mitre complet, et utilise une injection d'huile sous vide.

4.1.4 Disjoncteurs intelligents ou d'autres séries de disjoncteurs basse tension peuvent être utilisés sur le côté basse tension pour distribuer l'énergie et protéger les lignes et l'équipement contre la surcharge, la sous-tension, le court-circuit, la mise à la terre monophasée et d'autres défauts. Dans le même temps, un petit transformateur de maintenance est installé sur le côté basse tension pour que les utilisateurs fournissent de l'énergie au site de maintenance. Les poutres électriques du cadre d'armoire basse tension sont galvanisées à chaud et anticorrosion.

5. Entretien, inspection et précautions

5.1 Maintenance

5.1.1 Questions d'inspection régulière

A. Vérifiez si chaque signal et indicateur est normal;

5.1.2 Questions relatives à l'inspection annuelle et à l'entretien

A. Vérifiez si les points de connexion des circuits primaires et secondaires sont lâches ou surchauffés;

B. Utilisez un mètre de mégaohm pour vérifier l'isolation entre les phases et la terre pour observer s'il y a des dommages ou le vieillissement;

C. Si le transformateur est immergé dans l'huile, l'analyse et l'inspection des échantillons d'huile doivent être effectuées au moins une fois par an conformément à la réglementation.

DEnlever la poussière et les objets étrangers;

EMake divers dossiers d'inspection.

5.1.3 Entretien et précautions

Lorsqu'un phénomène anormal ou une certaine partie est jugée anormale, elle doit être arrêtée pour maintenance ou remplacement, et l'alimentation supérieure doit être déconnectée et un fil de mise à la terre fiable doit être suspendu pendant l'inspection.

6. Instructions de commande

Lors de la commande, l'utilisateur doit spécifier que:

6.1 Modèle et quantité de sous-stations préinstallées;

6.2 Modèle de transformateur et capacité;

6.3 Fournir le système électrique primaire et schéma schématique secondaire
