BKXGN - 12 - SIS3 appareil de commutation moyenne tension

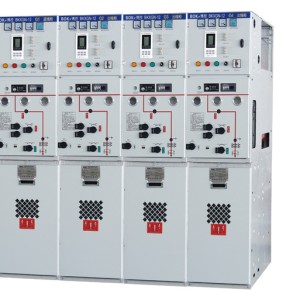

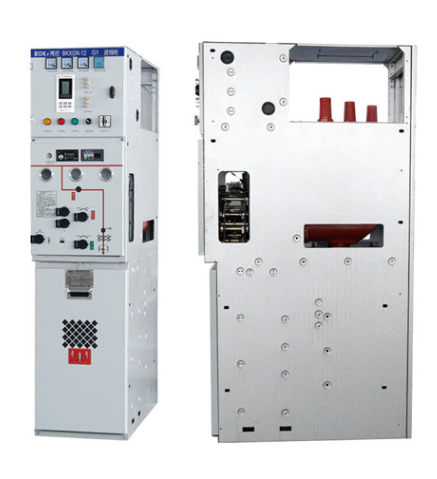

BKXGN - 12 - SIS3 solide isolé entièrement fermé appareil de commutation moyenne tension ; La gamme complète de solutions comprend la protection de la ligne de disjoncteur, la protection du transformateur, le contrôle de la charge, les appareils électriques à fusion, l'alimentation PT, le levage de la connexion de bus, les transformateurs usagés, etc., fournissant une série de solutions pour les utilisateurs de mise à niveau et de distribution des réseaux électriques, et configurant des combinaisons de stations de base de terminaux intelligents pour répondre aux besoins des réseaux intelligents. Le produit peut être utilisé comme équipement de distribution d'énergie pour le réseau en anneau du système électrique, et peut également être utilisé comme équipement de distribution d'énergie pour la construction urbaine des entreprises industrielles et minières, et a les caractéristiques de polyvalence multifonctionnelle.

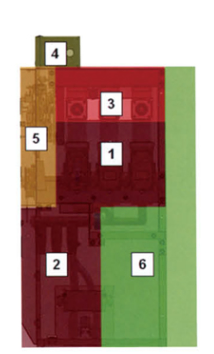

Commutateurs solides isolés entièrement fermés ; C'est l'utilisation de matériau isolant solide en tant que milieu vert principal, l'interrupteur à vide et la connexion conductrice, l'interrupteur d'isolement, l'interrupteur de masse, le bus principal, le bus de branche et d'autres circuits électriques de premier plan sont uniques ou combinés, puis enveloppés avec un milieu isolant solide dans un ou plusieurs modules avec une isolation complète et une performance d'étanchéité complète avec certaines fonctions, qui peuvent être combinées ou étendues. La surface du module pouvant être touchée par une personne est recouverte d'un bouclier conducteur ou semi-conducteur et directement et de manière fiable mise à la terre, et l'armoire réseau en anneau est touchable, et le module de boucle principal pouvant être touché par une personne est équipé d'un filet de mise à la terre et recouvert d'un bouclier conducteur et directement et de manière fiable mise à la terre, ce qui ne provoque pas de risques lors de l'exécution d'un entretien inefficace, de sorte que l'utilisateur puisse être en sécurité pendant l'exploitation et la maintenance.

Interrupteur de déconnexion à trois stations - il n'y a pas de fausse rupture, la conception de l'interrupteur de déconnexion est conforme à la norme GB1985 - 2004 et adopte une structure de processus spéciale.

La conception du pôle du disjoncteur - un adopte la technologie de blindage à double couche.

L'amarrage des disjoncteurs, des interrupteurs de déconnexion et des barres de bus adopte la technologie de surveillance en ligne et le nouveau matériau d'étanchéité d'isolation - le processus d'alliage du nouveau matériau d'isolation en résine époxy Particules de caoutchouc particules de silice sphériques Particules de silicium strip La micropoudre de silicium est ajoutée au filet de blindage.

La boîte isolée scellée de l'interrupteur de déconnexion à trois stations peut être remplie d'air sec et pressurisée de 0,04 MPa pour empêcher l'intrusion interne de l'humidité de la condensation, et est équipée d'un manomètre pour surveiller la pression interne en ligne pour éviter les fuites et provoquer la condensation interne causée par l'infiltration de gaz d'humidité.

Le système de pression moyenne est protégé des environnements difficiles (pollution, gaz corrosifs, condensation, humidité, poussière, etc.). Réduction significative du potentiel d'arc, durée de vie plus longue et technologie d'isolation solide fiable dans une variété de situations - pas d'isolation au gaz SF6, pas de gaz à effet de serre et protection de l'environnement.

Conception modulaire - disjoncteur, interrupteur de déconnexion à trois stations avec dispositif de mise à la terre, petite taille, structure compacte, fonctionnement et entretien faciles.

Une gamme complète de solutions Une combinaison de schémas est modifiable, avec deux structures d'isolation supérieure et inférieure pour résoudre diverses solutions utilisateur.

Expansion et transformation - peut être mis en œuvre dans divers changements sur le terrain pour combiner l'expansion, et la conception de 375 largeur est un remplacement direct pour certains produits SF6.

BK X G N □ - 12 / □  - □

Courant de court-circuit de rupture (KA)

- - Courant nominal (A)

Voltage nominal (KV)

Numéro de série de design

Installation intérieure

Isolation solide

- - - - - - - -

Code d'entreprise

Conditions d'utilisation

Température ambiante : -45 °C ~ 45 °C

Humidité : Humidité relative moyenne élevée, moyenne quotidienne s95 %, moyenne mensuelle ≤ 90%

Altitude : 4000 m

Résistance sismique : 8 degrés

Degré de protection : joint de corps vivant IP67, fusible IP67, boîtier de commutateur IP3X

◆ Température ambiante élevée : 40 ° C ;

◆ basse température ambiante : -45 °C ;

◆ Altitude : 4000 m ;

◆ Température quotidienne moyenne : 35 ° C ;

◆ Humidité quotidienne moyenne : 95% ;

◆ Humidité moyenne dans la grande lune : 90%:

Intensité du séisme majeur : magnitude 8 ;

◆ L'appareil de commutation doit être installé dans un endroit où il n'y a pas d'incendie, aucun risque d'explosion et aucune vibration violente.

Normes d'utilisation:

◆ Normes internationales

IEC62271 - 1 - 2007 Commutateurs et équipements de commande haute tension, Partie I : Spécifications générales

IEC 62271 - 200 - 2003 « 1 ~ 52 kV AC métal fermé commutateur et équipement de commande »

◆ Normes nationales:

GB3906 - 2006 « 3,6 ~ 40,5 kV AC métal fermé appareil de commutation et équipement de commande »

GB / T11022 - 1999 "Conditions techniques communes pour les appareils de commutation et les équipements de commande haute tension"

GB1984 - 2003 « Disjoncteur haute tension AC »

GB1985 - 2004 "High tension AC interrupteur de déconnexion et interrupteur de mise à la terre"

GB3804 - 2004 Interrupteur de charge AC haute tension de 3,6 kv ~ 40,5 kV

DL / T404 - 2007 « Commutateurs et équipements de commande en métal fermé de 3,6 ~ 40,5 kV AC »

DL / T5932006 "Conditions techniques communes pour les normes de commutation et d'équipement de commande haute tension"

◆ Normes de la State Grid Corporation de Chine:

QVGDW730 - 2012 "Conditions techniques pour l'armoire à maillage à anneau isolé solide de 12 kV"
