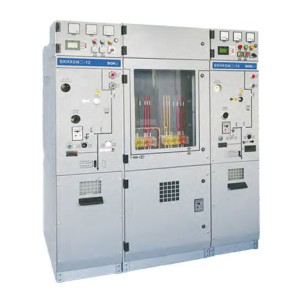

Nous présenterons les performances, les méthodes de fonctionnement sécurisées et les paramètres techniques de l'appareil de commutation moyenne tension BKHB - 12
Remplacez l'armoire réseau de l'anneau de commutateur de charge SF6.
Cabinet de disjoncteur
Projet | Unité | paramètre | ||
Tension évaluée | kV | 12 | ||
Fréquence évaluée | Hz | 50 | ||
Niveau évalué d'isolation | 1min fréquence de puissance résister à la tension | En face du sol et de la phase | kV | 42 |
Fracture d'isolation | kV | 48 | ||
Voltage de résistance au choc de foudre (peak) | En face du sol et de la phase | kV | 75 | |
Fracture d'isolation | kV | 85 | ||
1 min de fréquence de puissance pour résister à la tension pour les boucles auxiliaires / de contrôle (à la terre) | kV | 2 | ||
Courant évalué | A | 630 | ||
Courant de résistance à court terme (RMS) | Main Loop / Ground Switch | kA | 25 / 4s | |
Loop de connexion au sol | kA | 21,7 / 4s | ||
Peak résiste au courant | Main Loop / Ground Switch | kA | 63 | |
Loop de connexion au sol | kA | 54.5 | ||
Courant d'interruption de court-circuit et fréquence | kA / temps | 25/30 | ||
Courant de fermeture de court-circuit nominal (peak) | kA | 63 | ||
Câble de charge nominal Breaking Current | A | 25 | ||
La séquence de fonctionnement nominale du disjoncteur | O - 0.3s - CO - 180s - CO | |||
vie mécanique | Disjoncteur / interrupteur de déconnexion | Times | 10000/3000 | |
Niveau de protection | Cabinet scellé | IP67 | ||
Switchgear logement | IP4X | |||
Pression de gaz | Niveau de remplissage de gaz nominal (20 ° C, pression de jauge) | Mpa | 0.02 | |
Niveau minimum de remplissage de gaz (21 ° C, pression de jauge) | Mpa | 0 | ||
Performance de Seal | Taux annuel de fuite | % / an | ≤0.05 | |
Charger l'appareillage
Projet | Unité | paramètre | ||
Tension évaluée | kV | 12 | ||
Fréquence évaluée | Hz | 50 | ||
Niveau évalué d'isolation | 1min fréquence de puissance résister à la tension | En face du sol et de la phase | kV | 42 |
Fracture d'isolation | kV | 48 | ||
Voltage de résistance au choc de foudre (peak) | En face du sol et de la phase | kV | 75 | |
Fracture d'isolation | kV | 85 | ||
1 min de fréquence de puissance résiste à la tension (à la masse) pour les boucles auxiliaires / de contrôle | kV | 2 | ||
Courant évalué | A | 630 | ||
Courant de résistance à court terme (RMS) | Main Loop / Ground Switch | kA | 25 / 4s | |
Loop de connexion au sol | kA | 21,7 / 4s | ||
Peak résiste au courant | Main Loop / Ground Switch | kA | 63 | |
Loop de connexion au sol | kA | 54.5 | ||
Courant de fermeture de court-circuit nominal (peak) | Load switch / commutateur de masse | kA | 63 | |
Current de rupture de charge active | A | 630 | ||
Courant de rupture en boucle fermée | A | 630 | ||
5% charge active nominale courant de rupture | A | 31.5 | ||
Câble de charge nominal Breaking Current | A | 10 | ||
Le nombre de ruptures de charge active nominale | Times | 100 | ||
Interruption actuelle de défaut au sol | A / temps | 31.5/10 | ||
Le courant de charge de la ligne et du câble est interrompu en cas de défaut de masse | A / temps | 17.4/10 | ||
vie mécanique | Disjoncteur / interrupteur de déconnexion | Times | 10000/3000 | |
Niveau de protection | Cabinet scellé | - | IP67 | |
Switchgear logement | - | IP4X | ||
Pression de gaz | Niveau de remplissage de gaz nominal (20 ° C, pression de jauge) | Mpa | 0.02 | |
Niveau fonctionnel minimum de gaz (20 ° C, pression de jauge) | Mpa | 0 | ||
Performance de Seal | Taux annuel de fuite | % / an | ≤0.05 | |
Normes de mise en œuvre de la protection de l'environnement de l'armoire à gaz
GB / T1022 Exigences techniques communes pour les appareils de commutation et de commande haute tension
GB / T39063640,5 kV AC métal fermé appareil de commutation et équipement de commande
GB / T1985 Interrupteur de déconnexion AC haute tension et interrupteur de mise à la terre
GB / T38043.6-40.5kV AC commutateur de charge haute tension
GB / T1984 Disjoncteur haute tension AC
Code IP de niveau de protection de l'enceinte GB / T4208
GB / T7354 Mesure de décharge partielle
GB / T311.1 - Isolement et raccordement - Partie 1 : Définitions, principes et règles
Conditions normales d'utilisation des armoires à gaz
Température élevée : 45 degrés Celsius ;
Basse température : -25 degrés Celsius:
Température élevée : (moyenne de 24 heures) 35 ° C ;
Humidité relative moyenne élevée (24 heures) : ≤ 95%
Altitude : ≤ 1500 mètres:
Capacité sismique : 8 degrés:
Niveau de protection : joint de corps vivant IP67, coque de commutateur IP4X ;
L'air environnant ne doit pas être pollué de manière significative par des gaz combustibles corrosifs, de la vapeur d'eau, etc.
Lorsqu 'il est utilisé dans des conditions environnementales normales qui dépassent les dispositions de la norme GB / T3906, l'utilisateur et notre société doivent négocier.
Structure du produit

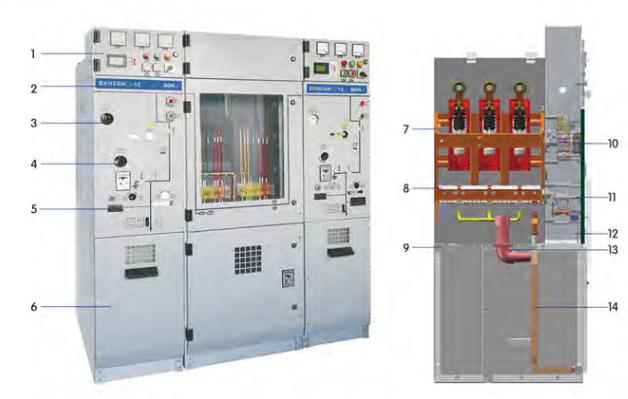

Ring Network Cabinet annotation description:
1. Chambre d'instruments basse pression 2. Eyebrow 3 Salle d'opération 4. Simplification de l'observation
5. Affichage live 6. Salle de câbles 7. Disjoncteur sous vide / commutateur de charge
8. Commutateur d'isolation / mise à la terre à trois stations 9. Dispositif de soulagement de pression 10. Switch mécanisme
11. Mécanisme à trois stations. Mécanisme de verrouillage à cinq épreuves 13. Ligne d'entrée et de sortie à travers le boîtier mural 14. Le busbar
Plan de configuration de l'armoire de gaz de protection de l'environnement 1
CL 650mm ◆ Équipement de base ♦ Commutateur de charge ◇ Interrupteur de déconnexion à deux stations Display en direct Busbar standard ◇ Handle d'opération Bus de contact | Accessoires optionnels ◇ Mécanisme de fonctionnement électrique ◇ Instrument d'affichage numérique ◇ alimentation DC Verrouillage électromagnétique Instrument Pointer Verrouillage mécanique 3 - en - 2 ◇ Surveillance en ligne des arresteurs de foudre Chambre à basse pression ◇ Instrument d'affichage numérique Siège élevé | · Protection passive Siège élevé Module de rectification Chambre à basse pression Verrouillage mécanique 2 - en - 1 Arrêteurs surge ◇ Alimentation DC (12h-24Ah) Instrument Pointer Verrouillage électromagnétique |  |
PTC 500mm ◆ équipement de base Le Load Switch ◇ Commutateur de déconnexion à trois stations Display en direct Busbar standard ◇ Handle d'opération ◆ Transformateur de tension ◇ PT tube de torréfaction ◇ prise de câble de type coude (y compris le câble) | ◆ Accessoires optionnels ◇ Mécanisme de caméra électrique ◇ Instrument d'affichage numérique ◇ Alimentation DC Verrouillage électromagnétique Instrument Pointer Verrouillage mécanique 3 - en - 2 ◇ Surveillance en ligne des arresteurs de foudre Chambre à basse pression ◇ Instrument d'affichage numérique Siège élevé | · Protection passive Siège élevé Le bloc d'olive Chambre à basse pression Verrouillage mécanique 2 - en - 1 Arrêteurs surge ◇ alimentation DC 112h-24Ah) Instrument Pointer Verrouillage électromagnétique |  |
| PT 500mm ◆ équipement de base ◇ Commutateur de déconnexion à trois stations Display en direct Ligne de champ standard ◇ Handle d'opération Transformateur de tension ◇ PT tube de torréfaction ◇ prise de câble de type coude (y compris le câble) | Accessoires optionnels ◇ Mécanisme de fonctionnement électrique ◇ Instrument d'affichage numérique ◇ alimentation DC Verrouillage électromagnétique Instrument Pointer Verrouillage mécanique 3 en 2 0 ◇ Surveillance en ligne des arresteurs de foudre Chambre à basse pression ◇ Instrument d'affichage numérique Siège élevé | · Protection passive Siège élevé Module de rectification Chambre à basse pression Verrouillage mécanique 2 - en - 1 Arrêteurs surge ◇ alimentation DC 112h-24Ah) Instrument Pointer Verrouillage électromagnétique |  |
PT 500mm ◆ équipement de base Display en direct Busbar standard Transformateur de tension ◇ PT tube de torréfaction ◇ prise de câble de type coude (y compris le câble) | ◆ Accessoires optionnels ◇ Mécanisme de caméra électrique ◇ Instrument d'affichage numérique ◇ alimentation DC Verrouillage électromagnétique Instrument Pointer Verrouillage mécanique 3 - en - 2 ◇ Surveillance en ligne des arresteurs de foudre Chambre à basse pression ◇ Instrument d'affichage numérique Siège élevé | · Protection passive Siège élevé Module de rectification Chambre à basse pression Verrouillage mécanique 2 - en - 1 Suivez le dispositif Thunder ◇ alimentation DC 112h-24Ah) Instrument Pointer Verrouillage électromagnétique |  |
PTS 500mm ◆ équipement de base Transformateurs de tension PT ou tubes fusionnés ◇ prise de câble de type coude (y compris le câble) | Accessoires optionnels Arresté ◇ Surveillance en ligne des arresteurs de foudre ◇ alimentation DC 112h-24Ah) Chambre à basse pression Instrument Q Pointer ◇ Instrument d'affichage numérique Verrouillage électrique Siège élevé |  |
M 650 mm ◆ équipement de base 0 Affichage live Longues et courtes lignes de terrain ◇ Bus de transfert Transformateur Q Voltage ◇ FT tube de torréfaction Boîte de mesure Transformateur de tension (alimentation électrique) Note : Si l'avant du PT est équipé d'un interrupteur de déconnexion formel, la taille de la largeur de l'armoire doit être modifiée à 1000 mm, et les autres dimensions restent inchangées. | ◆ Accessoires optionnels Chambre basse pression Instrument Pointer ◇ Instrument d'affichage numérique Verrouillage électromagnétique Siège élevé ◇ température et régulateur de température |  |
Schéma de configuration de l'armoire de gaz de protection de l'environnement 2
C 420 mm ◆ équipement de base ◇ Commutateur de déconnexion à trois stations 0 Affichage live Ligne de champ standard ◇ Handle d'opération Le Load Switch | ◆ Accessoires optionnels ◇ Mécanisme de fonctionnement électrique Arrêteurs surge ♦ Assurance complète ◇ Instrument d'affichage numérique ◇ alimentation DC Verrouillage magnétique Transformateur de séquence zéro ◇ Indicateur de défaut (avec mesure de la température) Instrument Pointer Verrouillage mécanique Q 3 - en - 2 Cable Attachment | ◇ Surveillance en ligne des arresteurs de foudre · Protection passive Siège élevé Module de rectification ◇ Transformateur de courant de type Core ◇ Indicateur de défaut EKL - 4 Q Chambre basse pression Verrouillage mécanique 2 - en - 1 ◇ Dispositif de verrouillage de mise à la terre de la ligne entrante |  |
V 420mm ◆ équipement de base ◇ Commutateur de déconnexion à trois stations Display en direct Busbar standard ◇ Handle d'opération Disjoncteur de circuit Transformateur actuel | ◆ Accessoires optionnels ◇ Mécanisme de fonctionnement électrique Arrêteurs surge ♦ Assurance complète ◇ Instrument d'affichage numérique Le DC Drifting Verrouillage électromagnétique Transformateur à séquence zéro ◇ Indicateur de défaut (avec mesure de la température) Instrument Pointer Verrouillage mécanique Q 3 - en - 2 Cable Attachment | ◇ Surveillance en ligne des arresteurs de foudre · Protection passive Siège élevé Rectificateur Crossbar ◇ Transformateur de courant de type Core ◇ Indicateur de défaut EKL - 4 Chambre à basse pression Verrouillage mécanique 2 - en - 1 ◇ Dispositif de verrouillage de mise à la terre de la ligne entrante |  |
V 650 mm ◆ équipement de base ◇ Interrupteur de déconnexion à deux stations Display en direct Busbar standard ◇ Handle d'opération Disjoncteur de circuit Transformateur actuel Bus de contact | ◆ Accessoires optionnels ◇ Mécanisme de fonctionnement électrique ♦ Assurance complète Chambre à basse pression 0 Instrument de pointeur ◇ Instrument d'affichage numérique Siège élevé · Protection passive Module de rectification Verrouillage électrique | Verrouillage mécanique 2 - en - 1 Verrouillage mécanique 3 - en - 2 ◇ alimentation DC |  |
Plan de configuration de l'armoire à gaz de protection de l'environnement 3
Dl 420mm ◆ équipement de base Display en direct Busbar standard | Accessoires optionnels Cable Attachment Arrêteurs surge ◇ Surveillance en ligne des arresteurs de foudre Verrouillage électrique Siège élevé ◇ Indicateur de défaut EKL - 4 ◇ Indicateur de défaut (avec mesure de la température) |  |
Dl 420mm ◆ équipement de base Display en direct Busbar standard ◇ Handle d'opération ◇ Interrupteur de déconnexion à deux stations | ◆ Accessoires optionnels Chambre à basse pression Deux-en - un Maple Interlock Verrouillage mécanique 3 - en - 2 Verrouillage électromagnétique Siège élevé |  |
