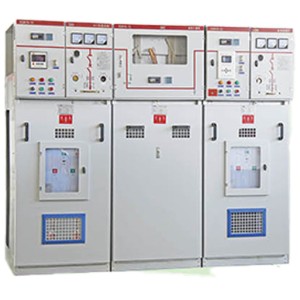

XGN15 - 12 appareil de commutation moyenne tension

XGN15 - 12 type de boîte fixe AC métal fermé appareil de commutation est un interrupteur hexafluorure de soufre comme l'interrupteur principal et l'ensemble de l'armoire adopte l'isolation de l'air, adapté à l'automatisation de la distribution d'énergie, à la fois compact et extensible métal fermé appareil de commutation, avec une structure simple, un fonctionnement flexible, un verrouillage fiable, une installation facile et d'autres caractéristiques, pour une variété d'applications différentes, Les différentes exigences des utilisateurs peuvent fournir des solutions techniques satisfaisantes L'adoption de la technologie de détection et de la nouvelle protection des micro-ordinateurs, couplée à des performances techniques avancées et des solutions d'assemblage légères et flexibles, Il peut répondre aux besoins changeants du marché.

Les principaux commutateurs de type boîte XGN5 - 12 fixé AC métal fermé appareil de commutation adopte le type FLN36 et le type FLN48 respectivement, commutateur de charge SF6, type SFG original ABB, et ABB original VD4 / S, HD4 / S disjoncteur et VSl disjoncteur peut également être équipé selon les besoins de l'utilisateur.

Principales utilisations:

XGN15 - 12 type de boîte fixe AC métal fermé appareil de commutation est adapté pour AC 50HZ, système d'alimentation 12kV, largement utilisé dans le réseau de câbles industriels et civils et l'alimentation électrique des projets inachevés.

Il convient particulièrement aux endroits suivants : distribution d'énergie résidentielle urbaine, petites sous-stations secondaires, stations de commutation, entreprises industrielles et minières, centres commerciaux, aéroports, métro, production d'énergie éolienne, hôpitaux, stades, chemins de fer, tunnels, etc.

Conditions normales d'utilisation

◆ Distribution ≤ 1000m. (If il y a des exigences spéciales, veuillez indiquer lors de la commande)

◆ Température ambiante : -25 °C - 40 °C

◆ L'humidité relative quotidienne moyenne ne dépasse pas 95% ; humidité relative mensuelle moyenne ne dépasse pas 90%

◆ résistance aux tremblements de terre : 8 degrés

◆ Aucune vibration violente et impact, et les lieux avec le feu, la corrosion chimique, et les dangers d'explosion.

Principales utilisations:

XGN15 - 12 Box Fixed AC Metal Enclosed Switchgear est adapté pour AC 50Hz, système d'alimentation 12kV, largement utilisé dans les réseaux de câbles industriels et civils et les projets de terminaison d'alimentation électrique.

Il convient particulièrement aux endroits suivants : distribution d'énergie résidentielle urbaine, petites sous-stations industrielles, stations de commutation, entreprises industrielles et minières, centres commerciaux, aéroports, métro, production d'énergie éolienne, hôpitaux, stades, chemins de fer, tunnels, etc.

Conditions normales d'utilisation

Altitude ≤ 1000m. (If il y a des exigences spéciales, veuillez indiquer lors de la commande)

Température ambiante : -25 ° C ~ 40 ° C

l'humidité relative moyenne quotidienne ne doit pas dépasser 95 % ; l'humidité relative moyenne mensuelle ne doit pas dépasser 90 % ;

Résistance sismique : 8 degrés ;

Il n'y a pas de vibrations violentes et de chocs, et des endroits avec le feu, la corrosion chimique, et les risques d'explosion.

Répondre aux normes

· IEC298 · IEC265 · IEC129 · IEC694

· IEC420, IEC56 et IEC529

· GB3804 · GB3906 · GB11022

Modèle de signification

X G N 15 - 12 - II III

Commutateur de charge SFG / ou commutateur de charge RN48

Commutateur de charge RN36

Niveau de tension (kV)

Numéro de série de design

Type intérieur

- - - - - - fixé

Type de boîte

Paramètres techniques et dimensions
