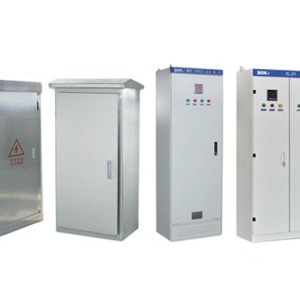

Armoire d'alimentation série XL-21

1. introduction

La boîte de distribution d'énergie de la série XL - 21 convient aux entreprises industrielles et minières, fréquence AC 50Hz, tension inférieure à 500V 3 phases à trois fils, système d'alimentation 3 phases à quatre fils. Il est utilisé pour la distribution d'énergie et d'éclairage. Ce produit est un appareil intérieur, fait de pliage et de soudage de plaques d'acier, porte simple à droite, poignée de commutateur de couteau dans la partie supérieure du pilier droit devant la boîte, la porte est équipée d'instruments de mesure, d'appareils électriques de fonctionnement et de signal, après ouverture de la porte, tous les appareils électriques sont exposés, faciles à réviser et à entretenir, les lignes d'entrée et de sortie sont exploitées par câblage de câble, Sécurisé et fiable.

La boîte de distribution d'alimentation XL - 21 est conforme à la norme GB7251 "Commutateur basse tension".

XL - 21 -□

Boîte de contrôle X

L - puissance

21 - Numéro de série de conception

□ - Numéro de schéma

2. caractéristiques structurelles

1. Selon les exigences de la conception de modélisation de produits industriels modernes, la méthode de la section dorée est utilisée pour concevoir la forme de l'armoire et la taille de la division de chaque pièce, de sorte que l'ensemble de l'armoire est beau et généreux, et a un nouveau look.

2. La charnière mobile de l'arbre rotatif de la porte de l'armoire est reliée au cadre, ce qui est facile à installer et à démonter. Une bande en caoutchouc en plastique en forme de montagne est intégrée dans le bord plié de la porte, et l'insert entre la porte et le cadre lorsque la porte est fermée

Il y a une certaine course de compression, qui peut empêcher la porte de entrer en collision directement avec l'armoire et en même temps améliorer le niveau de protection de la porte.

3. La porte de l'instrument équipée de composants électriques est reliée au cadre avec plusieurs brins de fil de cuivre souple. Les pièces d'installation dans l'armoire sont reliées par des vis crimpées entre le cadre, et l'ensemble de l'armoire constitue un circuit de protection de mise à la terre complet.

4. Le revêtement supérieur de l'armoire peut être fait de peinture de cuisson en polyester en forme d'orange, qui a une forte adhérence et une bonne texture. L'ensemble de l'armoire est de couleur mate, ce qui évite l'effet d'éblouissement et crée un environnement visuel plus confortable pour le personnel en service.

5. Le couvercle supérieur de l'armoire peut être retiré au besoin, ce qui est pratique pour l'assemblage et le réglage de la barre de bus principale sur place, et les quatre coins du haut de l'armoire sont équipés de bagues de levage pour le levage et l'expédition.

6. Le niveau de protection de l'armoire est IP30, qui peut être sélectionné entre IP30 ~ IP40 selon les exigences du site d'installation de l'utilisateur.

3. Conditions d'utilisation

1. Température ambiante -5 ~ 40 ° C. La température moyenne pendant 24 heures n'est pas supérieure à 35 ° C.

2. Installation intérieure et utilisation, l'altitude du site d'utilisation ne doit pas dépasser 2000 m.

3. L'humidité relative de l'air ambiant ne doit pas dépasser 50 % à la température maximale de 40 ° C, et elle est autorisée à des températures plus basses.

Une humidité relative élevée, telle que 20 ° C à 90 %, doit être prise en compte pour l'effet de condensation occasionnelle dû aux changements de température.

4. L'inclinaison du dispositif et de la surface verticale ne devrait pas dépasser 5 ° lors de l'installation, et l'ensemble des armoires devrait être relativement plat GBJ232 - 82.

5. L'appareil doit être installé dans un endroit où il n'y a pas de vibrations violentes et de chocs, pas de poussière et de gaz conducteurs qui détruisent l'isolation et ne suffisent pas à corroder les composants électriques.

6. Lorsque les utilisateurs ont des exigences particulières, ils peuvent être négociés avec le fabricant pour les résoudre.

4. Installation et utilisation

Après que le produit arrive au lieu de réception, il devrait d'abord vérifier si l'emballage est intact et intact, et les services concernés devraient être notifiés à temps pour trouver la cause si le problème est trouvé.

1. Installation de produit

L'installation du produit doit être effectuée selon le schéma d'installation, l'acier du canal de fondation et les boulons sont fournis par l'utilisateur, et la surface du joint du lap doit être réparée et nivelée lorsque la barre de bus principale est installée, traitée propre, recouverte de gelée de pétrole neutre ou d'autres mesures, puis fixée avec des boulons.

2. Après l'installation du produit, les éléments suivants doivent être inspectés et testés avant qu 'il ne soit mis en service. A. Vérifiez si la peinture supérieure de l'armoire est tombée, et si l'armoire est sèche et propre.

B. Que le mécanisme de fonctionnement des composants électriques soit flexible, il ne devrait pas y avoir de brouillage ou de force de fonctionnement excessive.

c. Si l'allumage / éteint de l'appareil électrique principal est fiable et précis, et si l'allumage / éteint du contact auxiliaire est fiable et précis. d. Si le rapport et la polarité de l'indicateur de l'instrument et du transformateur sont corrects.

E. Si la connexion du bus est bonne, et si les supports d'isolation, les pièces de montage et les accessoires sont fermement et de manière fiable installés.

f. Si le contact auxiliaire répond aux exigences, si la spécification du noyau du fusible est correcte, si la valeur de réglage du relais répond aux exigences de conception et si l'action est précise.

g. Si les contacts du circuit répondent aux exigences du schéma électrique. h. Si le circuit de protection répond aux exigences.

à. La valeur de résistance d'isolation mesurée avec un mégaohmmetre de 500 V ne doit pas être inférieure à 1 mégaohm.

3. Précautions pour l'utilisation

A. Ce produit est une armoire de distribution basse tension qui n'est pas installée contre le mur, un fonctionnement unilatéral (avant) et l'entretien de la porte double face. Le passage d'entretien et la porte de l'armoire du produit doivent être entrés ou ouverts par des professionnels qualifiés pour l'exploitation, l'inspection et l'entretien.

B. Après que le disjoncteur à air est fermé et divisé plusieurs fois, il provoquera des brûlures locales au contact principal et produira des substances de carbone, de sorte que la résistance au contact augmente, et le disjoncteur à air doit être régulièrement entretenu et révisé conformément à son manuel d'instructions.
