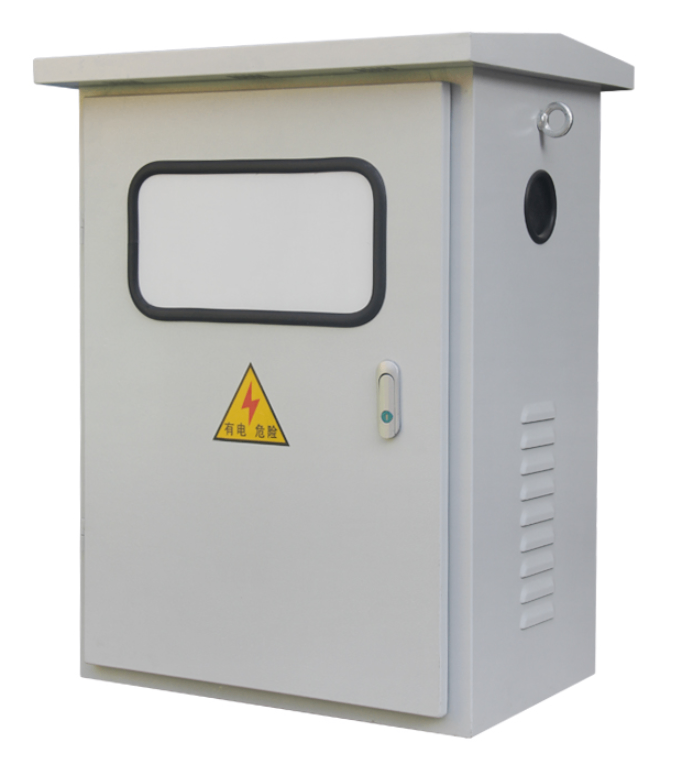

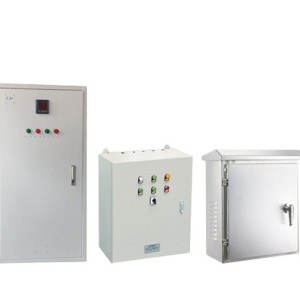

Boîte de distribution basse tension JXF

1. Le cadre de l'appareil de commutation basse tension JXF est une structure combinée, et le squelette de base est assemblé à partir d'acier en forme de C. Toutes les pièces structurelles du rack de l'armoire sont galvanisées et sont fermement reliées au rack de l'armoire de base par des vis de verrouillage à tirage automatique ou des boulons hexagonales de grade 8,8, ainsi que les portes, les cloisons, les supports de montage et les unités de fonction de barre de bus correspondant aux changements de schéma pour assembler une armoire de commutation complète. Les dimensions internes, les pièces et les dimensions des compartiments de l'appareil de commutation sont toutes modulées (E = 25 mm).

2. Chaque armoire de type JXF combiné appareil de commutation basse tension est divisé en trois pièces, à savoir la salle de barres de bus horizontales (à l'arrière de l'armoire), la chambre de tiroir (à l'avant de l'armoire) et la salle de câbles (à la partie inférieure de l'armoire ou sur le côté droit de l'avant de l'armoire). Les chambres sont séparées les unes des autres par des plaques en acier ou des plaques fonctionnelles en plastique ignifuge haute résistance, et il y a des plaques métalliques avec des trous de ventilation entre les tiroirs supérieurs et inférieurs pour prévenir efficacement les accidents causés par l'arc volant de l'élément de commutation ou le court-circuit entre le bus et d'autres lignes.

3. La conception structurelle de l'appareil de commutation basse tension JXF peut répondre aux exigences de divers schémas de lignes d'entrée et de sortie : haut en haut et hors, haut en haut et hors, bas en bas et hors et bas en bas et hors.

4. Conception compacte : accueille plus d'unités fonctionnelles dans un espace plus petit

5. Les pièces structurelles sont très polyvalentes et flexibles, avec E = 25mm comme module, et la structure et l'unité d'extraction peuvent être combinées arbitrairement pour répondre aux besoins de la conception du système.

6. Le bus est protégé par une carte de fonction en plastique ignifuge à haute résistance et à haute résistance isolante, qui a des performances d'arc anti-fault et rend l'exploitation et l'entretien sûrs et fiables.

7. Le mécanisme de verrouillage mécanique de différentes tailles de tiroirs répond aux réglementations standard, et il y a trois positions évidentes de connexion, d'essai et de séparation, ce qui est sûr et fiable.

8. Module standard de conception : Il peut être composé d'unités standard telles que la protection, le fonctionnement, la conversion, le contrôle, le réglage, la mesure et l'indication, et peut être assemblé arbitrairement selon les exigences.

9. L'utilisation de plastiques d'ingénierie ignifuge à haute résistance renforce efficacement les performances de protection et de sécurité.

10. Grade élevé de généralisation, de normalisation et d'assemblage facile. avec une assurance qualité fiable.

11. L'armoire peut choisir les différents niveaux de protection en fonction des différentes exigences de l'environnement de travail.

12. Continuité et fiabilité de la protection de l'équipement

1. Portée d'application

Ce produit convient à une utilisation dans des circuits avec une fréquence AC de 50HZ et une tension de fonctionnement nominale de 500V et inférieure. Sous des exigences spéciales, le niveau de protection peut atteindre IP5 avec des trous de knock-out, et la ligne d'entrée multi-tubes peut réserver des plaques à trou ouvert d'installation en direct, avec un courant nominal maximal allant jusqu'à 400A, ce qui convient particulièrement aux utilisateurs industriels et miniers de l'hôtel pour mesurer et faire des boîtes, et la protection de la coquille du produit est IP53.

Le produit est conforme à : IEC60439.1 - 1993 "Équipement de commande de commutateurs basse tension" GB7251.1 - 2005 "Équipement de commande de commutateurs basse tension".

2. Modèle et signification

 Le schéma structurel de Le JX F □□□/□□ JX signifie boîte de commande murale ; F pour type de protection ; Code de charnière : 1 - indique charnière sombre, 2 - indique charnière ouverte ; H - hauteur du cabinet ; W - largeur du cabinet ; D - profondeur de la boîte ; Méthode d'installation : R caché, M exposé, W extérieur "

Le JX F □□□/□□

Méthode d'installation : R caché, M exposé, W extérieur

Profondeur du cabinet (D)

Largeur du cabinet (W)

Hauteur du cabinet (H)

Code de charnière : 1 - Indique une charnière cachée

2 - Indique une charnière ouverte

indique un type de protection

Boîte de contrôle Wall-mounted

3. Conditions environnementales d'utilisation

1. Température : la température ambiante ne dépasse pas 40 ° C, et la limite inférieure de la température de l'air ambiant est de -50 ° C.

2. Température : L'humidité relative de l'air ne dépasse pas 50% à la température maximale de 40 ° C, et une humidité relative plus élevée peut être autorisée à des températures plus basses, comme jusqu'à 90% à 10 ° C.

3. Altitude : L'altitude du site d'installation ne dépasse pas 2000m.

4. Catégorie d'installation : Classe II.

5. Niveau de pollution : Niveau 3.

4. caractéristiques structurelles

La structure est soudée par de minces plaques d'acier, des instruments de mesure, des indicateurs de boutons et des commutateurs de commande, etc. Il peut être installé sur la porte. D'autres équipements électriques tels que les contacteurs, les disjoncteurs, les blocs de bornes, etc. doivent être installés.

Sur le rack à l'intérieur de la boîte. Il y a des trous de renversement sur les parois supérieures et inférieures de la coque de la boîte, ce qui est pratique pour installer diverses spécifications de tuyauterie électrique et câble.

5. Paramètres techniques principaux

6. Forme et taille d'installation

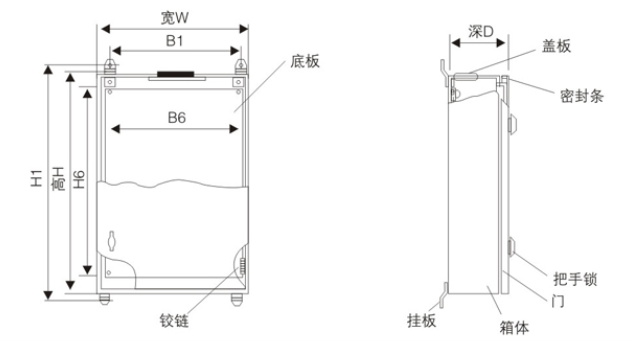

Schéma schématique de l'installation de contour

7. Paramètres techniques principaux
