Commutateur basse tension GDF

Overview

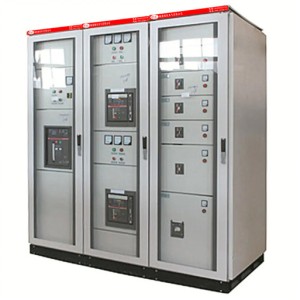

Commutateur de partition fixe basse tension de Type GDF

engrenage (ci-après dénommé « simplifié »)

pesant l'installation) est de notre société

GCS Fixed Switchgear

Sur la base des exigences particulières de

Le système de distribution d'énergie de l'utilisateur

Le développement et le développement de l'applicabilité de l'ingénierie a avancé domestique appareil de commutation basse tension horizontale. L'appareil est applicable AC 50 ~ 60HZ, tension nominale 660V et des systèmes inférieurs, utilisé pour la production d'énergie, la transmission, la conversion de puissance et le contrôle général de l'équipement qui peut être consommé. L'appareil a passé l'état Le test de Type de la supervision de la qualité de l'équipement de contrôle électronique basse tension, l'inspection et le centre d'essai 5000A a une grande capacité de production de test d'arc de défaut interne et d'évaluation provinciale.

Paramètres techniques

L'appareil est conforme à la norme IEC60439 - 1, GB7251.1-2005 "Commutateur basse tension et équipement de commande", JB / T9661 - 1999 "Commutateur d'extraction basse tension" et GB / T9466 "Méthodes d'essai de base pour les appareils de commutation basse tension" et IEC1641 "Règles d'essai pour les appareils de commutation basse tension fermés et l'équipement de commande en cas d'arc causé par des défauts internes". Ses paramètres techniques sont:

Caractéristiques de performance

Le cadre de base de l'appareil est une structure d'assemblage combinée, assemblé avec des profils standard, et le matériau du cadre est traité et assemblé à partir de plaques laminées à froid.

Caractéristiques structurelles:

LeLes pièces de base du cadre sont 8MF des profils laminés à froid, et les deux les côtés des profils ont des trous de montage avec un module de 20 mm et 100 mm respectivement, rendant l'assemblage du cadre flexible et pratique.

Le cadre est divisé en chambre d'unité fonctionnelle, chambre de bus horizontal et chambre de câble, et les chambres sont séparées par des plaques d'acier.. Les unités fonctionnelles elles-mêmes sont également isolées les unes des autres, limitant la portée de l'impact de l'accident. Et la plaque de couverture supérieure peut être ouverte pour faciliter l'installation de barres de bus horizontales.

Les portes des unités fonctionnelles sont équipées de mécanismes de verrouillage mécaniques, qui améliorent la sécurité contre les chocs électriques.

Tous les composants électriques sont fixés dans l'unité fonctionnelle, tandis que les composants principaux (disjoncteurs) sont tirés. hors ou branché, ce qui est facile à entretenir et à réviser.

quand La profondeur du cabinet est conforme à Les GCS -0,4 basse tension commutateur de sortie, il peut être monté en croix et utilisé.

Type

En fonction de l'utilisation, il peut être divisé en centre de distribution d'énergie (Cabinet PC) et électrique Centre de contrôle du moteur (MCC cabinet) selon l'installation méthode, il est divisé en deux Types : séparation murale et installation murale ; selon l'opération, il est divisé en fonctionnement unilatéral et fonctionnement à double face ; selon la forme structurelle, Il y a deux Types de sortie latérale et de sortie arrière

Partition du cabinet

Centre de distribution d'énergie (PC)

L'armoire PC est divisée en quatre compartiments:

Compartiment de barre de bus horizontale : en haut de l'armoire

Compartiment unitaire fonctionnel : sur le côté droit devant l'armoire Compartiment câble : à l'arrière de l'armoire

Canal de décompression : devant du compartiment de barre de bus

GDF Un Switchgear de partition fixe est un 3b méthode de séparation, qui se reflète principalement dans le compartiment principal des composants, secondaire Composante Le compartiment et le compartiment de câble et de bus sont tous des espaces fonctionnels séparés. Le compartiment des composants principaux et secondaires est situé en face de l'armoire, le câble le compartiment est situé derrière l'armoire, le compartiment de barre de bus est situé sur le haut de l'armoire et au milieu du côté de l'armoire, et le canal de dissipation de chaleur et de décharge de pression professionnel est situé dans L'avant du compartiment de busbar.

Mesures clés pour atteindre la séparation 3b:

A. Chaque compartiment d'unité fonctionnelle est fermé individuellement ;

B. Le compartiment d'autobus horizontal est séparé par une plaque métallique entre le compartiment de l'unité fonctionnelle et le compartiment des câbles ;

c. Le compartiment de l'élément secondaire et le compartiment de l'élément principal sont séparés par des plaques métalliques ;

d. La salle de l'unité fonctionnelle, la salle de la barre de bus verticale et le canal de décharge de pression sont séparés par des plaques métalliques ou des plaques isolantes, et Le la partition entre la salle de l'unité fonctionnelle et le canal de décharge de pression est équipée d'une vanne, lorsque l'arc est déclenché dans la salle de l'unité fonctionnelle, la vanne est ouverte, et le canal de décharge de pression est ouvert, de manière à limiter l'arc au compartiment fonctionnel ou à la position où l'arc se produit, de manière à assurer un Lorsqu 'une unité échoue, l'arc ne se développe pas pour affecter les autres unités.

E. Les chambres des unités fonctionnelles sont séparées par des plaques métalliques.

Système Busbar

Lele bus principal de l'armoire de commutation est réglé sur le dessus de l'armoire, et le bus de distribution d'alimentation (barre de bus verticale) est assemblé dans un canal vertical fermé, qui peut empêcher la décharge causée par l'arc et empêcher le contact humain.

Le cabinet est équipé d'un Le PE Système de sol et un conducteur neutre, qui sont installés au fond de l'armoire tout au long de l'appareil, et Chaque circuit peut être connecté à la terre ou à un zéro à proximité. La structure du cadre est toute rivetée avec des vis auto-taperonnantes, qui a une haute La fiabilité fondée.

Lele bus neutre et le bus de protection neutre sont installés parallèlement à la partie inférieure du compartiment de l'unité fonctionnelle et montés verticalement dans la salle du câble, et si le fil N et le fil Le PE sont séparés par un isolant, le Le fil N et le fil Le PE sont utilisés séparément, et si le conducteur Il est court entre les deux Il est prêt ligne Le PE / N.

Protéger le système de mise à la terre

Le circuit de protection de l'appareil est composé de deux parties : à Le PE Wire (ou Pen Wire) ce est installé séparément et s'étend sur toute la longueur de l'arrangement et une partie structurelle conductrice.

Les pièces structurelles métalliques de l'appareil, à l'exception de la porte et de la plaque d'étanchéité de la montre, sont galvanisées, et le raccordement des parties structurelles Soigneutilisationment conçu de sorte qu 'il puisse passer un certain courant de court-circuit.

Unités fonctionnelles

L'armoire MCC à partition fixe a 4 unités fonctionnelles:

6E : hauteur 150 × largeur 600 × profondeur 400 8E : hauteur 200 × largeur 600 × profondeur 400 16E : hauteur 400 × largeur 600 × profondeur 400 24E : Hauteur 600 × Largeur 600 × Profondeur 400

Interlock mécanique

Le mécanisme de fonctionnement de chaque unité fonctionnelle et le panneau de porte de la pièce unitaire sont équipés d'un mécanisme de verrouillage mécanique pour s'assurer que le panneau de porte ne peut pas être ouvert à l'état fermé, et le mécanisme de fonctionnement sur le panneau de porte peut être verrouillé pour verrouiller le disjoncteur en position fermée ou ouverte prévenir les accidents causés par des opérations non opératrices.

utilisation

Interrupteur basse tension fixe domestique et étranger Commutateur fixe basse tension séparé de Type GDF-0.4 est conçu et développé par notre société Selon les techniques niveau et caractéristiques structurelles de Le Cabinet 。Convient pour AC 50HzRated Travail Voltage de 400V dans le système comme éclairage de puissance, électricité, travail actuel de 2500A et inférieur Elle est utilisée pour la production d'énergieTransmission et distribution de l'énergie et contrôle de protection.

Environnement d'utilisation

(1)La température de l'air ambiant n'est pas supérieure à 40 ° C et ne doit pas être inférieure à -5 ° C. LeLa température moyenne pendant 24 heures n'est pas supérieure à  35 ° C.

(2)L'altitude ne doit pas dépasser 2000 mètres.

(3)l'humidité relative de l'air environnant ne doit pas dépasser 50 % à une température de 40 ° C, et Une humidité relative élevée doit être autorisée à la température inférieureComme, comme 90% à 20 ° C.

(4)L'inclinaison de l'appareil et de la surface verticale ne doit pas dépasser 5% lors de l'installation, et l'ensemble de l'armoire doit être relativement plat.

(5)L'appareil doit être installé dans un endroit où il n'y a pas de vibrations violentes et de chocs et il n'est pas suffisant pour provoquer des composants électriques à être corrodé.

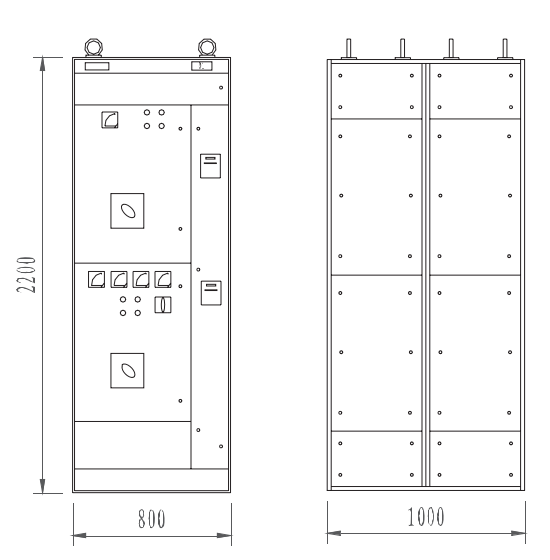

Fig.1 Armoire de busbar et armoire d'entrée] Type de contour de taille

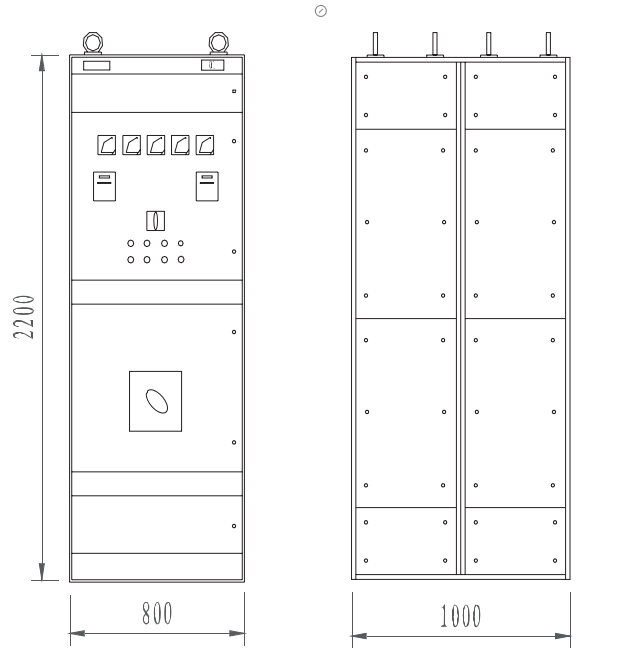

Fig.2 Dimensions de l'armoire d'entrée de Type II

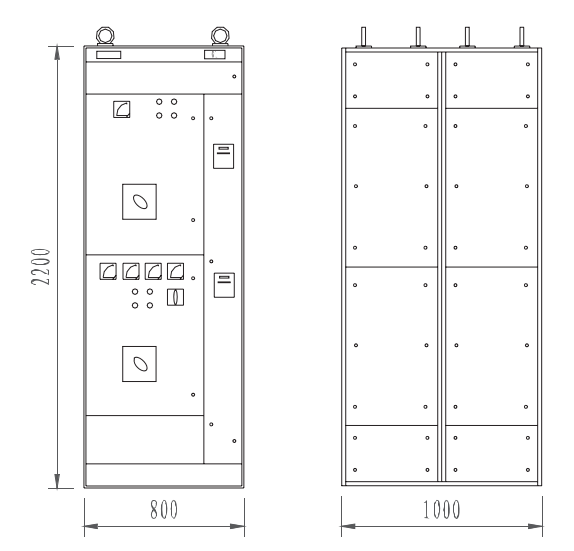

Fig.3 Dimensions globales de l'armoire de commande et de l'armoire de condensateur

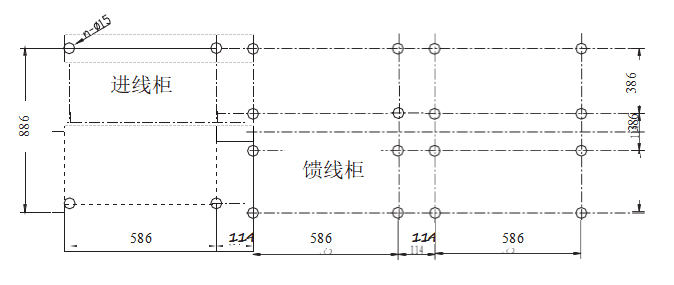

FIG. 4 Dimensions d'installation

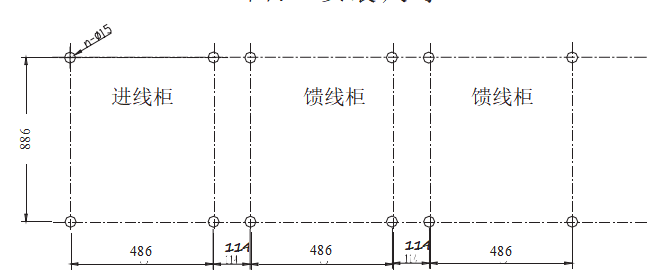

Fig.5 Taille d'installation des armoires à cordes
