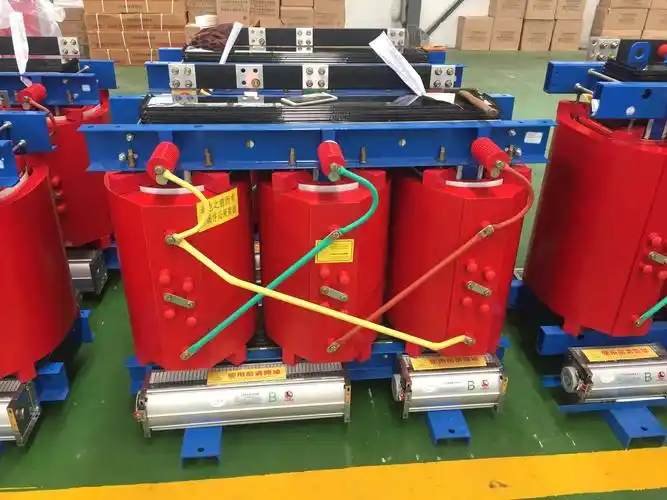

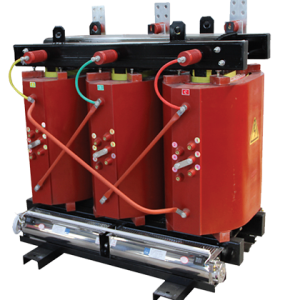

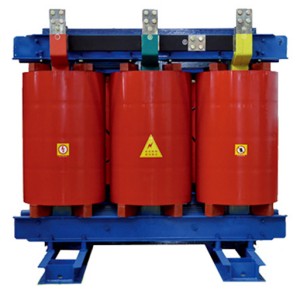

Nous présenterons les performances, les méthodes de fonctionnement sûres et les paramètres techniques du transformateur : SC (B) 12\14 transformateur de type sec
1. Conditions environnementales d'utilisation du produit
1.1 Température ambiante : limite supérieure 40 ° C, limite inférieure -25 ° C (intérieur) ;
1.2 L'altitude ne dépasse pas 1000m ;
1.3 Humidité relative : la moyenne quotidienne n'est pas supérieure à 95 % et la moyenne mensuelle n'est pas supérieure à 90 % ;
1.4 L'intensité du tremblement de terre ne dépasse pas 8 degrés ;
1.5 Il n'y a pas d'incendie, de risque d'explosion, de pollution grave, de corrosion chimique et de vibrations violentes.
2. Principales données techniques des transformateurs:
Pour plus de détails, veuillez vous référer au "Rapport d'inspection du produit"
3. Inspection avant utilisation du transformateur
3.1 Après le transport sur longue distance, le transformateur doit être inspecté pour vérifier si l'isolation entre la vis de joug, la pince et le noyau est bonne, si le noyau est mis à la terre à plusieurs points, si les fixations sont lâches, si la distance d'isolation entre chaque partie du conducteur répond aux exigences et si le fil de plomb est endommagé.
3.2 Le transformateur doit être vérifié si toutes les données répondent aux exigences avant de le mettre en service.
4. opération de transformateur
4.1 Préparation avant l'exploitation du transformateur:
Avant que le transformateur ne soit mis en fonctionnement, vérifiez les données de la plaque nominale et si la tension de la plaque nominale et la tension de la ligne correspondent ; Vérifiez si le dispositif de mise à la terre du transformateur est bon ; Si l'isolation du transformateur est qualifiée, etc., après avoir vérifié que tout répond aux exigences, le transformateur peut être mis en service.
4.2 Normes d'exploitation:
(1)Augmentation de température admissible : Lorsque le transformateur est en marche, dans des conditions normales, il ne doit pas dépasser la température autorisée par le matériau d'isolation. (See le "Rapport d'inspection du produit" pour la qualité d'isolation)
(2)Charge admissible : Lorsque le transformateur est sous charge, il chauffe en raison de la perte de cuivre et de la perte de fer, plus la charge est grande, plus la chaleur est grande, plus l'élévation de température est élevée, lorsque la charge du transformateur est suffisamment grande, le transformateur peut dépasser l'élévation de température admissible, il est donc facile d'endommager l'isolation, pour cette raison, le fonctionnement du transformateur, il y a une charge continue et stable admissible, c'est - à - dire, lorsque le transformateur est en marche, il est généralement nécessaire de ne pas dépasser la valeur nominale spécifiée dans la plaque nominale.
(3)Changement de tension admissible : La tension appliquée au transformateur pendant le fonctionnement peut être égale ou inférieure à la tension nominale du transformateur, en raison de la supersaturation du noyau du transformateur après l'aimantation, même si une petite surtension est appliquée au transformateur, il causera une grande augmentation de l'induction magnétique inégale. Plus l'induction magnétique dans le transformateur est grande, plus les harmoniques de tension sont élevées, plus le courant sans charge est élevé, plus le courant sans charge est élevé, plus la distorsion de la forme d'onde de tension est nette, ce qui est particulièrement dangereux pour les transformateurs de tension plus élevés. Selon ce qui précède, il est stipulé que la tension appliquée du transformateur ne doit généralement pas dépasser 105% de la valeur nominale du connecteur de robinet, et le courant sur le côté secondaire du transformateur ne doit pas être supérieur à la valeur nominale.
(4)Valeur admissible de la résistance d'isolation : Généralement, utilisez un mégaohmmètre de 1000 - 2500 volts pour mesurer la valeur de résistance d'isolation. La méthode de base de mesure de l'état d'isolation du transformateur consiste à comparer la valeur de résistance d'isolation mesurée pendant le fonctionnement avec les données d'origine déterminées avant le fonctionnement. Lors de la mesure, dans les mêmes conditions d'humidité ambiante, si isolée
Une forte baisse de la résistance à 50% ou moins de la valeur initiale est considérée comme inappropriée.
5. Maintenance, inspection et analyse des défauts des transformateurs
5.1 Maintenance des transformateurs
La charge du transformateur doit être surveillée selon l'ampermètre, le voltmètre, etc. Le transformateur installé dans la sous-station où il y a souvent du personnel en service devrait surveiller le fonctionnement du transformateur selon l'instrument sur le panneau de commande et le lire toutes les heures.
Lorsque le compteur n'est pas dans la salle de commande, il doit être enregistré au moins deux fois par quart de travail. De plus, un ajustement de charge doit être effectué. Pour les transformateurs de distribution, leur charge triphasée doit être mesurée à de grandes charges et, si un déséquilibre est trouvé, il doit être redistribué.
En plus de la surveillance de la charge, l'augmentation de la température doit également être surveillée. Le thermomètre installé sur le tableau de commutation doit également être enregistré au moins deux fois par quart de travail.
5.2 Inspection des transformateurs:
(1)Temps d'inspection : La sous-station avec du personnel fréquent en service doit inspecter le transformateur au moins une fois par jour.
(2) Contenu de l'inspection:
Inspection extérieure : si la nature de l'audio du transformateur est "bourdonnante" fort et s'il y a un nouveau ton ; s'il y a des phénomènes anormaux dans les câbles et les barres de bus ; augmentation de la température du transformateur, etc.
5.3 Analyse des défauts des transformateurs
(1)Réduction de l'isolation : Au cours du fonctionnement des transformateurs, il y a souvent un phénomène de réduction de l'isolation. La caractéristique la plus élémentaire de la réduction de l'isolation est que la résistance de l'isolation diminue, ce qui entraîne une augmentation du courant de fuite, une génération de chaleur grave et une augmentation de la température pendant le fonctionnement, ce qui favorise davantage le vieillissement de l'isolation. ou continuer, les conséquences sont très graves, et l'une des raisons de la chute de l'isolation est l'humidité de l'isolation ; La deuxième raison est le vieillissement de l'isolation.
(2)Augmentation excessive de la température : Le symbole le plus évident d'une hausse excessive de température est que le pointeur de l'ampère dépasse la limite prédéterminée, le transformateur se réchauffe et, dans les cas graves, le dispositif de protection agit et coupe le circuit. Les raisons de la hausse de la température sont:
a Courant excessif, charge excessive, dépassant la limite admissible du transformateur : transformateur connecté Y / Y0 - 12, surchauffe se produira également lorsque la charge triphasée est déséquilibrée. Le transformateur peut être déconnecté, par exemple lors du câblage vers l'extérieur.
Si la phase est cassée, il y aura une circulation à travers l'enroulement intérieur et une surcharge locale se produira. Le boulon de serrage du transformateur est lâche (ce problème est sujet à lorsque le transformateur est vibré). La résistance magnétique augmente, la charge réactive augmente et le surcourant se produit lorsque la même charge de puissance est également présente. La connexion inverse de l'enroulement provoque un potentiel insuffisant pendant le fonctionnement, ce qui entraîne un surcourant, et le surcourant se produira également lorsque le transformateur est chargé.
b Mauvaise ventilation : poussière à la surface du transformateur, conduits d'air bloqués, augmentation de la température ambiante, etc.
c Dommages internes au transformateur, tels que dommages à la bobine, court-circuit, etc.
(3)Son inhabituel : Lorsque le transformateur fonctionne normalement, il émet un son de bourdonnement continu et symétrique, et le son de chaque type de transformateur est différent, et le transformateur est fort, et le son sera fort. Certains noyaux de transformateur ne sont pas décalés, mais sont d'abord empilés en une pièce entière, puis pressés avec des boulons, de sorte que le son est particulièrement fort pendant le fonctionnement, mais ce son ne change pas à chaque fois, ce qui n'a aucun impact sur le fonctionnement normal. Lorsque le son augmente pendant le fonctionnement, l'un est de vérifier si la tension appliquée est trop élevée et l'autre est de vérifier si le noyau est trop lâche, s'il est trop lâche, il doit être serré.
Lorsque le transformateur fait un son « grincement », cela signifie qu 'il y a un flashover, et la partie tranchante de la partie métallique du transformateur doit être vérifiée pour voir s'il est terne.
Lorsque le transformateur a un son de « bip », cela signifie qu 'il y a un phénomène de panne, qui peut se produire entre la bobine ou le noyau et la pince.
(4)Déclenchement automatique du dispositif de transformateur : À ce moment, vérifiez s'il y a un court-circuit, une surcharge et une défaillance de ligne secondaire à l'extérieur, si la cause de la défaillance n'est pas externe, la résistance d'isolation doit être vérifiée.
(5)Utilisez des méthodes de test pour vérifier les défauts : Beaucoup de défauts ne peuvent pas être jugés correctement par une inspection intuitive externe, tels que les courts-circuits inter-tours, la décharge ou la panne de la bobine interne, la panne de l'isolation de la bobine interne et externe, etc., qui doivent être combinées à une inspection visuelle pour la mesure d'essai afin de juger rapidement et précisément la nature et l'emplacement des défauts (voir le tableau 1 pour les détails). L'analyse des défauts de transformateur est présentée dans le tableau 2.
Tableau 1 : Éléments et méthodes d'essai pour l'inspection des défauts du transformateur
Projet pilote | Résultats d'essai | Causes de l'échec | Méthode d'inspection |
Mesure de la résistance d'isolation (with 1000 - 2500 volts mégaohmm) bobine - bobine / bobine - sol | Résistance d'isolation Est zéro | Il y a un phénomène de pénétration entre les bobines au sol ou les bobines | Démonter pour vérifier les bobines et l'isolation |
Intervalle de bobine Et chaque fois que j'interviens Électricité isolante Les obstacles ne sont pas égaux | Il pourrait s'agir d'un boîtier endommagé | Vérifiez la résistance d'isolation de chaque phase à la terre | |
Essai sans charge | La perte sans charge et la valeur actuelle sont très importantes | La vis de noyau ou la vis de joug a un court-circuit entre le noyau de fer et le noyau de fer, et la plaque de mise à la terre est installée de manière incorrecte, constituant un court-circuit. Courts-circuits entre les tours | Vérifiez la situation de mise à la terre et le court-circuit entre les tours, utilisez un compteur mégaohm de 1000 volts, mesurez la résistance d'isolation de la vis en fer, vérifiez l'état d'isolation de la pince, lorsque la première phase est court-circuité, mesure PAC / PAB = PAC4PBC ≤ 25 %, Si cela ne correspond pas, cela indique un court-circuit entre les tours. |
La perte de charge est très importante | Mauvaise isolation entre les copeaux de fer | La tension DC, la méthode de courant et la résistance d'isolation du film de peinture entre les pièces sont mesurées. | |
Le courant à vide est grand | La couture du noyau de fer est une feuille d'acier au silicium mal assemblée et la quantité est insuffisante | Observez la couture du noyau et mesurez la section transversale du noyau | |
Essai de court-circuit | La tension d'impédance est très grande | Les parties sont mal connectées | Mesure de la résistance DC segmentée |
La perte de court-circuit est trop grande | il y a une rupture dans le fil parallèle, et la transposition est incorrecte ; Moins de sections transversales de fil | court-circuit de la basse tension, lorsque la haute tension Y est câblée, respectivement en AB, BC, pression d'extrémité du fil CA, trois essais de court-circuit, chacun Les résultats de la mesure sont analysés et comparés, et lorsque la haute tension △ est câblée, elle doit être raccourcie à une phase. | |
Coil Connection Groupe de mesure | Résultats La même société Les liens sont incohérents | Une des bobines d'une bobine de phase est dans la direction opposée | La méthode de mesure du groupe de raccordement est utilisée pour trouver la mauvaise partie de la bobine |
Tableau 2 : Analyse des défauts du transformateur
Faute | Phénomène | Causes de l'échec | Méthode d'inspection |
1. partie de noyau de fer | |||
L'isolation entre les copeaux de fer est endommagée | Augmentation de la perte de charge vide | L'isolation entre les copeaux de fer vieillit et il y a des dommages internes | Pour l'inspection visuelle, la résistance d'isolation entre les pièces peut être mesurée par la méthode de tension DC et de courant. |
court-circuit local du noyau de fer et fusion partielle du noyau de fer | Action de boucle de signal | Dommages à l'isolation des vis de joug de noyau ; Il y a des pièces métalliques à la défaut qui court-circuitent les copeaux de fer et les dommages inter-pice Gravement mauvais ; Méthode de mise à la terre incorrecte constitue un court-circuit | Pour l'inspection visuelle, la résistance d'isolation entre les pièces peut être mesurée par la méthode de tension DC et de courant. |
La plaque de sol se brise | Lorsque la tension augmente, un léger bruit de décharge peut se produire à l'intérieur | Vérifiez l'onglet de mise à la terre | |
Bruit fort anormal | 1. Pièces manquantes ou pièces multiples dans le laminage du noyau de fer 2. Il y a une extrémité libre non serrée dans la voie aérienne du noyau ou sous la pince 3. Le noyau est lâche | 1. Le patch ou le retrait de la pièce doit s'assurer que le noyau est serré 2. Branchez et appuyez fermement sur l'extrémité libre avec l'isolation 3. Vérifiez les fixations et serrez-les | |
2. Bobine | |||
Courts-circuits entre les tours | 1. Le courant primaire est légèrement plus élevé 2. La résistance DC de chaque phase est déséquilibrée. 3. Lorsque le défaut est grave, l'action de protection différentielle, telle que le dispositif de protection contre les surintensités installé dans l'essai de l'alimentation, ne fonctionne pas. | 1. En raison de dommages naturels, de mauvaise dissipation de la chaleur ou de surcharge à long terme, l'isolation inter-tours vieillit. 2. En raison du court-circuit ou d'autres défauts du transformateur, la bobine vibre et se déforme, et endommage l'isolation entre les tours. 3. Défauts non trouvés lors de l'enroulement de bobine | 1. Inspection visuelle 2. mesurer la résistance DC |
La bobine est cassée | Un arc se produit au fil cassé | Les plombs sont cassés en raison d'une mauvaise connexion ou d'une contrainte de court-circuit ; Le soudage interne du fil est faible et le court-circuit entre les tours provoque la brûlure du fil. | Si la bobine est une connexion triangulaire, vous pouvez utiliser un ampèremètre pour vérifier le courant de phase de la bobine ou mesurer la résistance DC, et si la bobine est une connexion étoile, vous pouvez utiliser un mégaohmmètre 1000 volts pour le vérifier. |
Ventilation au sol | 1. L'isolation principale est fissurée, cassée ou défectueuse en raison du vieillissement. 2. Il y a des débris qui tombent à l'intérieur de la bobine. 3. action de surtension. 4. La bobine est déformée et endommagée lorsque le court-circuit est conduit. | 1. Utilisez un mégaohmmetre pour mesurer la résistance d'isolation de la bobine à la terre 2. inspection visuelle | |
